IndraWorks 15VRS Feldbusse
Diagnose im Fehlerfall

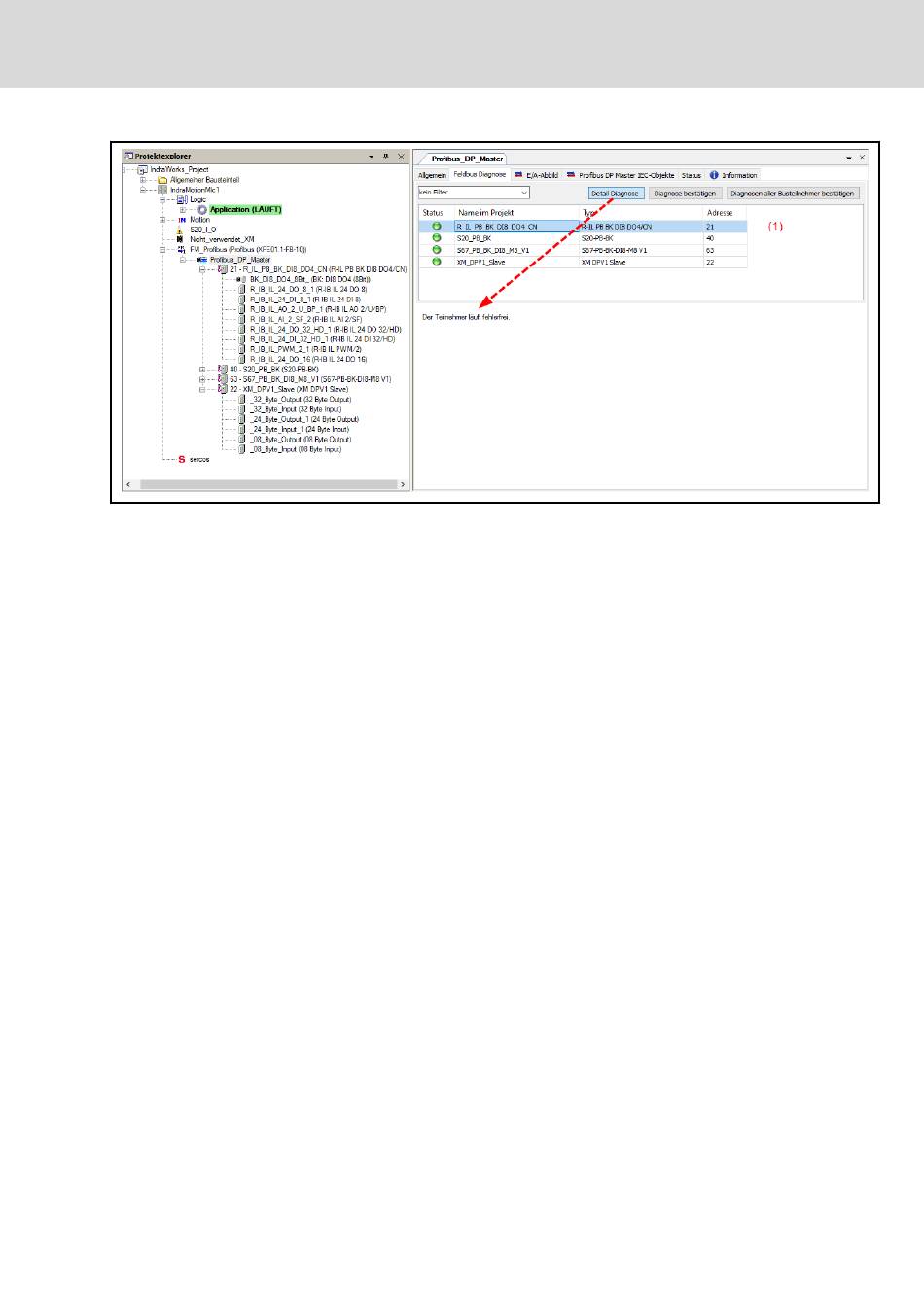

Abb. 5-7:
Feldbus-Diagnose, Steuerung Online, eingeloggt, fehlerfrei
Das Einloggen wird mit einem zusätzlichen, nicht an der realen Steuerung
vorhandenen Klemme, wiederholt.
Am betroffenen Modul erscheint ein gelbes Warndreieck, der Hinweis auf
eine vorhandene Diagnose. Die Status-Leuchtdiode des betroffenen Moduls
färbt sich rot. Über "Detail-Diagnose" können eine "Standarddiagnose" mit
Kurzinformation und eine "Erweiterte Diagnose" mit der detaillierten Angabe
der Fehlerursache erhalten werden.
Projektnavigator
●
Profibus DP Master: Gelbes Warndreieck → eine Diagnose steht an
●
Buskoppler (Adresse 21): Gelbes Warndreieck → eine Diagnose steht
an
●
Modul (Adresse 10): Gelbes Warndreieck → die Detail-Diagnose zeigt,
dass das Modul im Projekt konfiguriert ist, aber real nicht vorhanden ist.
R911393282_Ausgabe 05 Bosch Rexroth AG
55/395
Profibus DP
