EtherNet/IP
7.7.2

Registerkarte 'Status'

7.7.3

Registerkarte 'Information'

Bosch Rexroth AG R911393282_Ausgabe 05

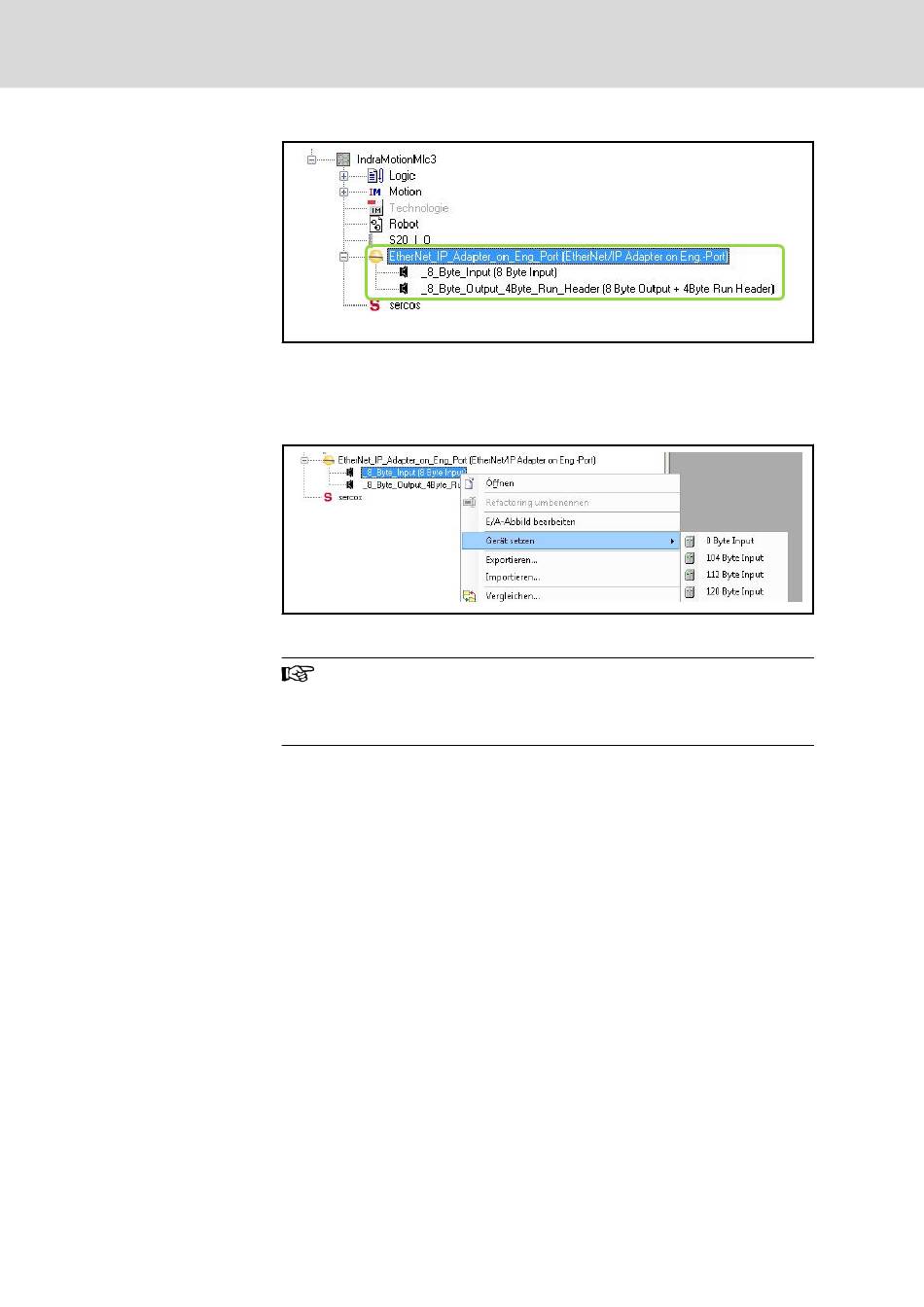

Abb. 7-27: EtherNet/IP Adapter (Engineering)
Die Schnittstelle eines EtherNet/IP Adapter (Engineering Port) zum
EtherNet/IP Scanner ist als gemeinsamer Speicherraum ausgeführt. Sie ist
adapterseitig mit 8 Byte Eingängen und 8 Byte Ausgängen plus 4 Byte He‐
ader vorkonfiguriert.
Abb. 7-28: EtherNet/IP Adapter (Engineering-Port) , Veränderung der Größe
des Koppelbereiches
1. Eingänge auf der EtherNet/IP Scanner-Seite werden zu Aus‐
gängen auf der EtherNet/IP Adapter-Seite und umgekehrt.
2. Werden Ein- und Ausgangsbereich auf 0 Byte festgelegt, ist
keine zyklische Kommunikation möglich.
EtherNet/IP Adapter (Engineering Port)
EtherNet/IP Adapter (Engineering Port), Objekt
●
– Registerkarte 'Status' auf Seite
– Registerkarte 'Information' auf Seite
EtherNet/IP Adapter (Engineering Port), Module
●
– Registerkarte 'E/A-Abbild' auf Seite
– Registerkarte 'Information' auf Seite
Die Registerkarte "Status" im "EtherNet/IP Adapter-Geräteeditor" zeigt Sta‐
tus-Informationen (z. B. "Running", "Stopped") und spezifische Diagnosemel‐
dungen aus dem Gerät. Zusätzlich werden die Diagnosemeldungen, die in
den Status-Flags enthalten sind, in "Diag" angezeigt.
Die Registerkarte zeigt einige allgemeine Informationen an, die aus der Gerä‐
tebeschreibungsdatei stammen:
Name, Hersteller, Kategorien, Version, Bestellnummer, Beschreibung, ggf.
Bild.
