Profinet IO
Kontextbefehl "Geräte suchen"
Funktionen für Profinet IO-Geräte:
Bosch Rexroth AG R911393282_Ausgabe 05
Führen Sie zur Suche folgende Schritte aus:
● Schalten Sie die Steuerung Online
● Die Applikation muss im Betriebszustand "Läuft" befinden
● Selektieren Sie das betreffende Profinet IO Controller-Objekt im Projekt‐
explorer
● Öffnen Sie das Kontextmenü des Objekts und wählen Sie den Befehl
"Geräte suchen...".
Der Befehl "Geräte suchen" dient dazu, um die aktuell angeschlossene Hard‐
ware zu erfassen, d. h. ihre Struktur zu ermitteln, sie in einem Dialog darzu‐
stellen und für die Übernahme in den Projektexplorer bereitzustellen.
Die Suchfunktion ist für verschiedene Netzwerktypen unterschiedlich ausge‐
führt:
Der Aufruf kann in der Steuerung fest implementiert sein (in einem Dialog
des Wizards zum Anlegen der Steuerung), oder aber als Menüpunkt des
Feldbusses zu Verfügung gestellt sein (OnBoard-Schnittstelle oder am Erwei‐
terungsmodul).
Beim Ausführen des Befehls "Geräte suchen" wird automatisch eine Verbin‐
dung zur Steuerung auf- und danach wieder abgebaut.
Um die Suche zu starten selektieren Sie das betreffende Profinet Objekt im
Projektexplorer, öffnen dessen Kontextmenü und wählen den Befehl Geräte
suchen....
Die bei der Suche gefundenen Geräte und zugehörigen Module werden im
Dialog "Geräte suchen – Gefundene Geräte" angezeigt.
In einem Profinet IO-Bussystem können Geräte sowie Module gescannt wer‐
den.

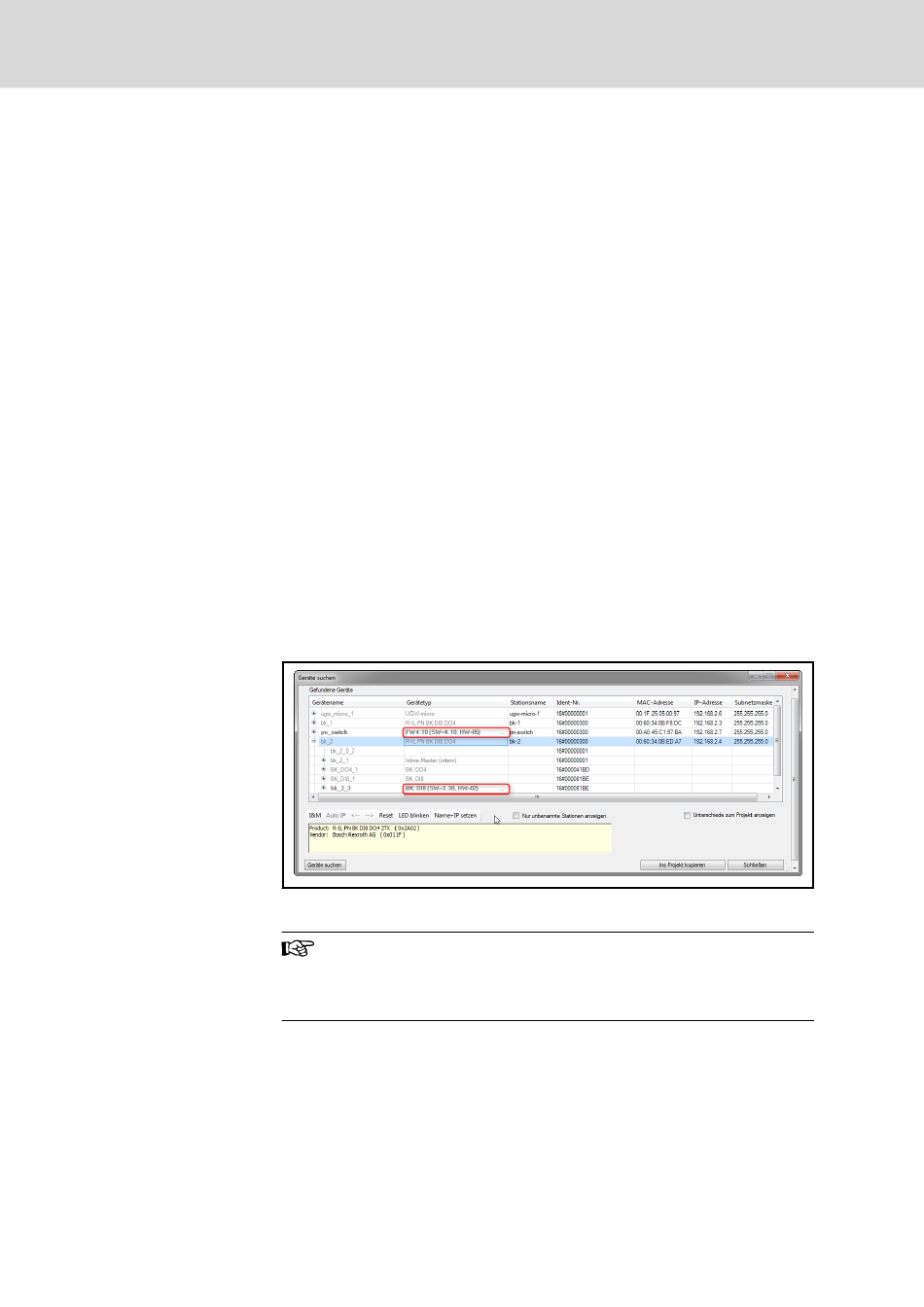

Abb. 6-35: Dialog "Geräte suchen" für Profinet IO, Busklemme mit DI8-Modul
gefunden
Für die im Bild oben markierte Busklemme gibt es mehrere unter‐
schiedliche Typen (Auswahlliste).
Der Anwender muss entscheiden, welcher Typ zum Einsatz kom‐
men soll.
