Auswahlhilfe
4.1 Erweiterter Gerätestatus: zeigt alle allgemeinen Diagnosen an,
und bieten einen guten Einstiegspunkt
4.2 Geräte-Identifikation: zeigt Diagnosen zum Geräte/Hardwareauf‐
bau an, dieser Dialog enthält wertvolle Informationen für die
Erstinbetriebnahme oder die Beseitigung von Modulausfällen
4.3 Geräte-Kommunikation: zeigt alle Sercos-verbindungsrelevanten
Diagnosen an
5. Erweiterter Gerätestatus ▶ Diagnostic number
Darunter können durch Erweitern/Aufklappen der Elemente, der Fehler‐
typ, die Fehlerklasse und der Status-Code angezeigt.
Der Status-Code, wird textuell interpretiert und gibt einen ersten An‐
haltspunkt.

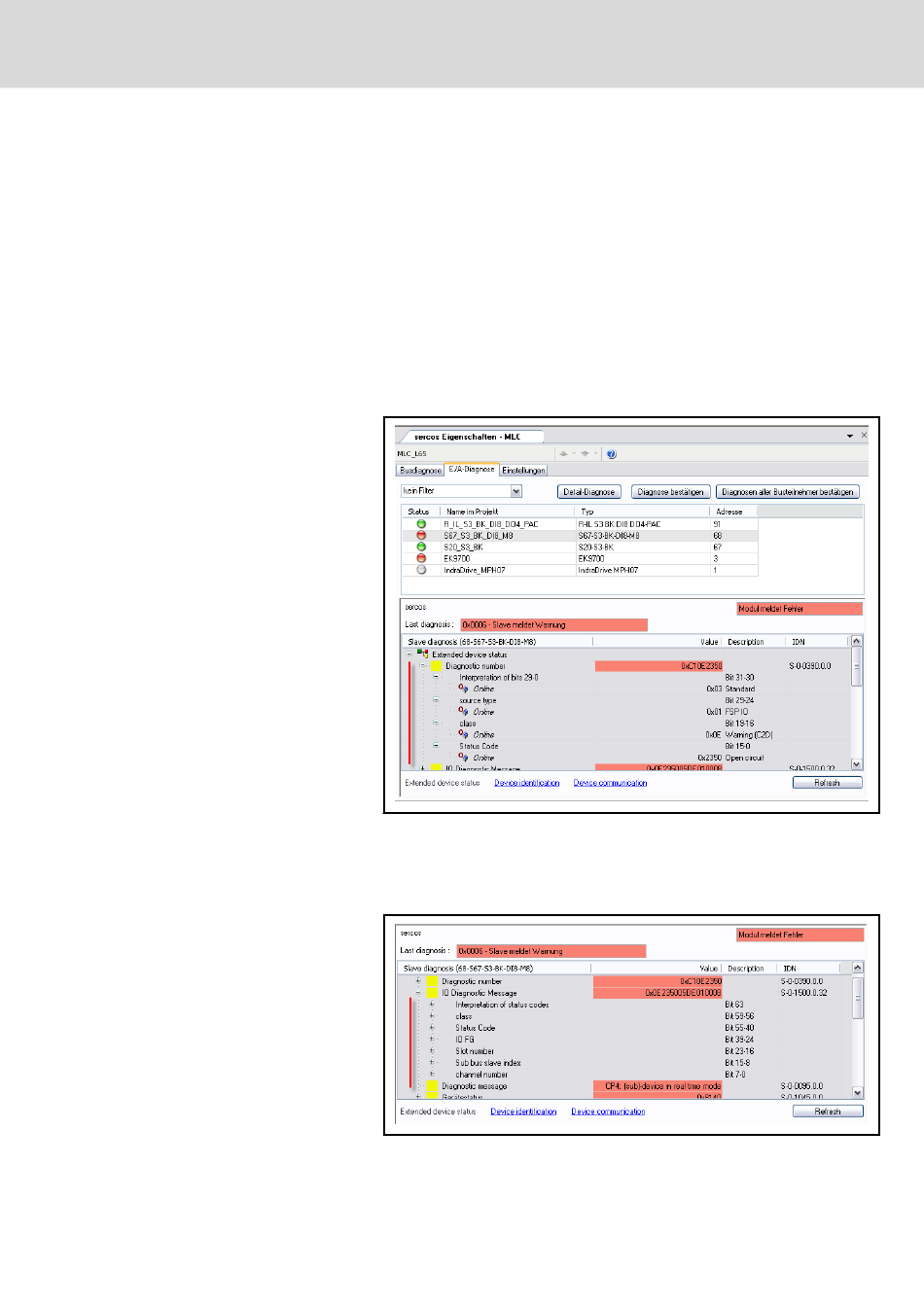

Abb. 9-2: Erweiterter Gerätestatus, Status Code
6. Erweiterter Gerätestatus ▶ IO Diagnostic Message ergänzt die Diagnos‐
tic number um die IO-Gerät relevanten Diagnosen, wie Slot- und Kanal‐
nummer. Damit lässt sich an einem modularen Sercos-Gerät das ent‐
sprechende Modul und dessen Kanal identifizieren.
Abb. 9-3: Erweiterter Gerätestatus, Modul/ Kanalidentifizierung
