IndraWorks 15VRS Feldbusse
8.5.8

Registerkarte 'Online'

8.5.9

Registerkarte 'ESC Register'

Standard-Gateway Standard-Gateway des Slaves (z.B. IP-Adresse des Mas‐
ters)
DNS-Server IP-Adresse des DNS-Servers
DNS-Name Name des DNS-Servers
Diese Registerkarte wird nur im eingeloggten Zustand angezeigt.
Mit diesem Dialog kann der EtherCAT Zustand des Slave Gerätes geschaltet
werden.
Der Slave Zustand darf nicht "höher" sein als der Master Zustand, siehe auch
Kap. 8.4.5 "Registerkarte 'Busdiagnose'" auf Seite
Diese Registerkarte wird nur im eingeloggten Zustand angezeigt.
Der Dialog zeigt die Register-Werte des EtherCAT Slave Controllers (ESC)
an.
Das Auslesen der Werte findet beim Öffnen des Dialogs sowie mittels Button
"Aktualisieren" statt. Durch das Auswählen ("Anklicken") einer Adresse kann
zudem auch ein Register zum Schreiben ausgewählt werden, siehe unterer
Bereich des Dialogs.
VORSICHT
Das Lesen / Schreiben der Register sollte daher nur bei Bedarf mit ent‐
sprechenden Expertenwissen erfolgen.

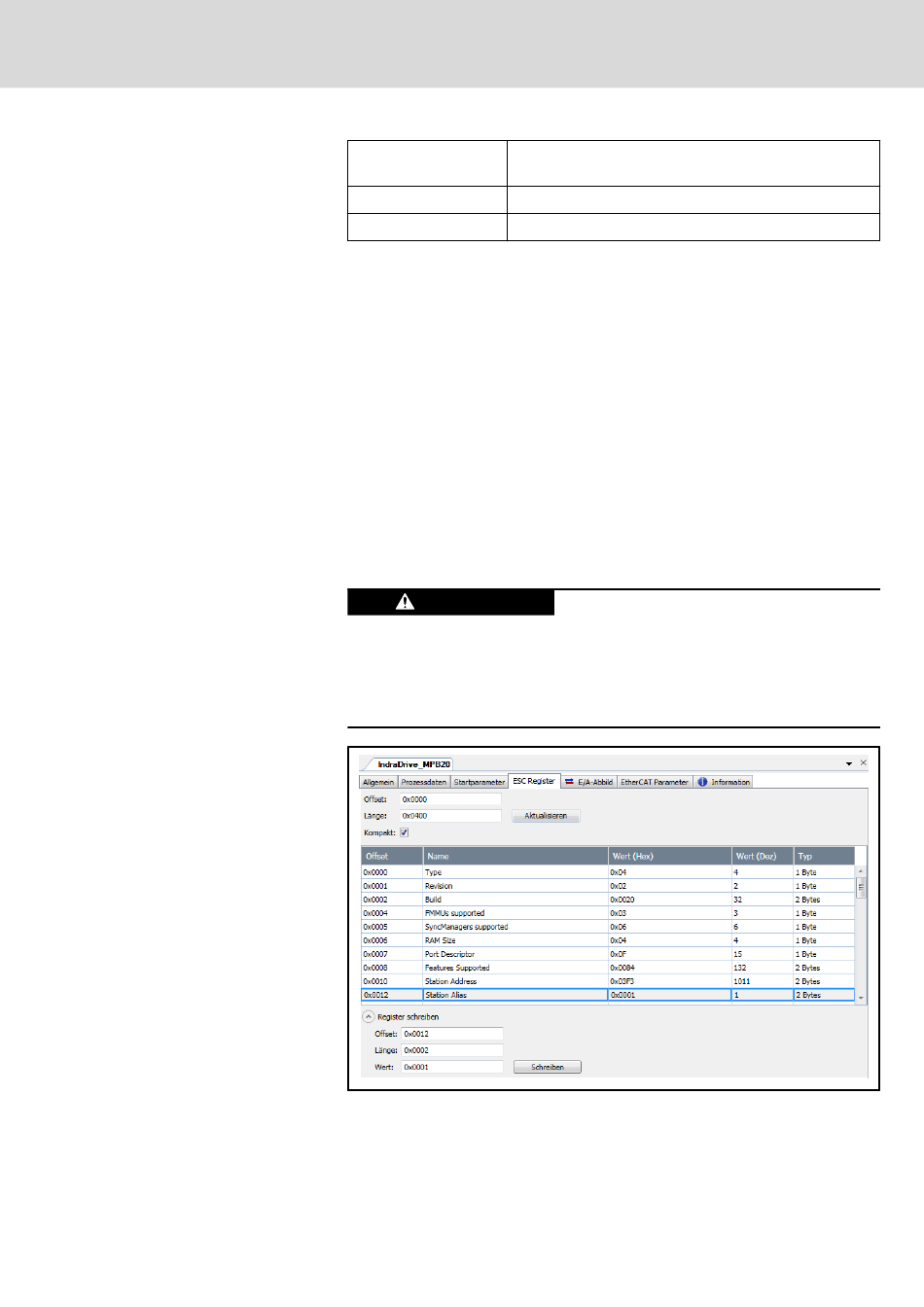

Abb. 8-53: Registerkarte "ESC-Register"
214.
Durch das Lesen / Schreiben der Register
können Meldungen vom Slave an den Master
quittiert werden, die für den Master-Stack
dann nicht mehr sichtbar sind.
R911393282_Ausgabe 05 Bosch Rexroth AG
233/395
EtherCAT
