IndraWorks 15VRS Feldbusse

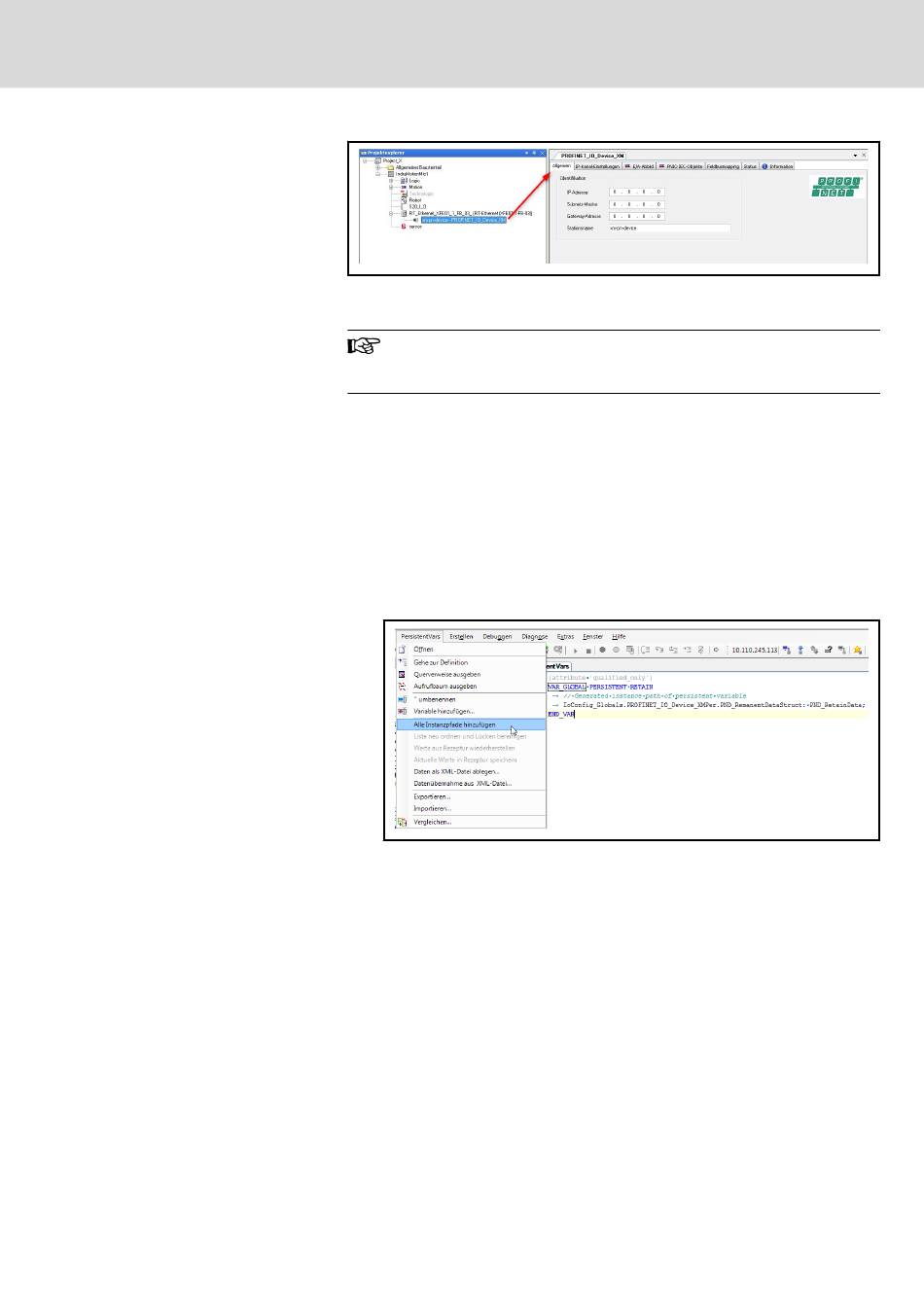

Abb. 6-49: Profinet IO Device - Registerkarte 'Allgemein'
Jedes konfigurierte Profinet IO Device benötigt 8,6 kB der persis‐
tenten Retain-Daten des IEC-Programms (ab Kompatibilitätsmo‐
dus 14V22).
Um die persistenten Retain-Daten anzulegen gehen Sie wie folgt vor:
1. Fügen Sie der Applikation eine "Globale Persistente Variablenliste ..."
hinzu (Defaultname "PersistentVars").
2. Führen Sie den Befehl "Übersetzen" aus (Menüaufruf: Erstellen ▶ Über‐
setzen, alternativ Shift + F11)
3. Selektieren Sie die eben hinzugefügte Variablenliste im Projektexplorer.
Im IndraWorks Menü wird die Persistente Variablenliste angezeigt.
4. Öffnen Sie das Menü der Variablenliste und wählen Sie den Befehl "Alle
Instanzpfade hinzufügen".
Abb. 6-50: Steuerung als Profinet IO Device - persistente retain Daten
Hiermit wird für jedes konfigurierte Profinet IO Device ein Eintrag vom
Typ PND_RetainData angelegt.
Siehe:
Konfigurationsdialoge für eine Steuerung als Profinet IO Device
● Registerkarte 'Allgemein' auf Seite 128
● Registerkarte 'Feldbusmappingauf Seite 129
● Registerkarte 'PNIO Parameter' auf Seite
Service-Zwecken und ist nur sichtbar, wenn Extras ▶ Optio‐
nen ▶ IndraLogic 2G ▶ Geräteeditor die Option "Generische Konfigurati‐
onseditoren anzeigen" aktiviert wurde.
● Registerkarte 'E/A-Abbild' auf Seite 129
● Registerkarte 'Statusauf Seite 129
● Registerkarte 'Information' auf Seite 130
129, dieses Fenster dient
