AVENTICS | DeviceNet | R499050019–BDL–001–AD
13.3.4

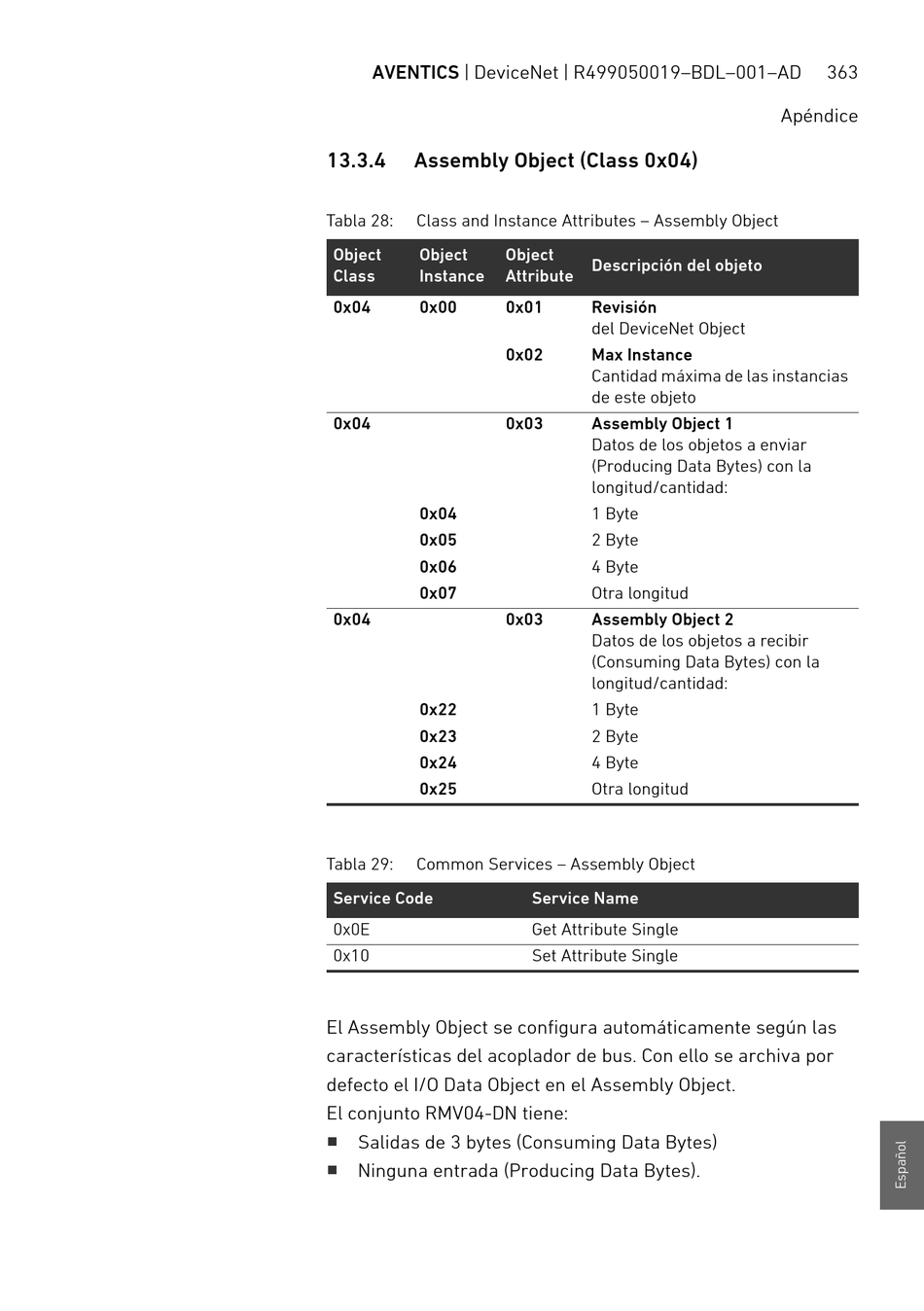

Assembly Object (Class 0x04)

Tabla 28: Class and Instance Attributes – Assembly Object
Object Object
Class Instance
0x04 0x00
0x04
0x04
0x05
0x06
0x07
0x04
0x22
0x23
0x24
0x25
Tabla 29: Common Services – Assembly Object
Service Code
0x0E
0x10
El Assembly Object se configura automáticamente según las
características del acoplador de bus. Con ello se archiva por
defecto el I/O Data Object en el Assembly Object.
El conjunto RMV04-DN tiene:
W
Salidas de 3 bytes (Consuming Data Bytes)
W
Ninguna entrada (Producing Data Bytes).
Object
Descripción del objeto
Attribute
0x01 Revisión
del DeviceNet Object
0x02 Max Instance
Cantidad máxima de las instancias
de este objeto
0x03 Assembly Object 1
Datos de los objetos a enviar
(Producing Data Bytes) con la
longitud/cantidad:
1 Byte
2 Byte
4 Byte
Otra longitud
0x03 Assembly Object 2
Datos de los objetos a recibir
(Consuming Data Bytes) con la
longitud/cantidad:
1 Byte
2 Byte
4 Byte
Otra longitud
Service Name
Get Attribute Single
Set Attribute Single
363
Apéndice
