6

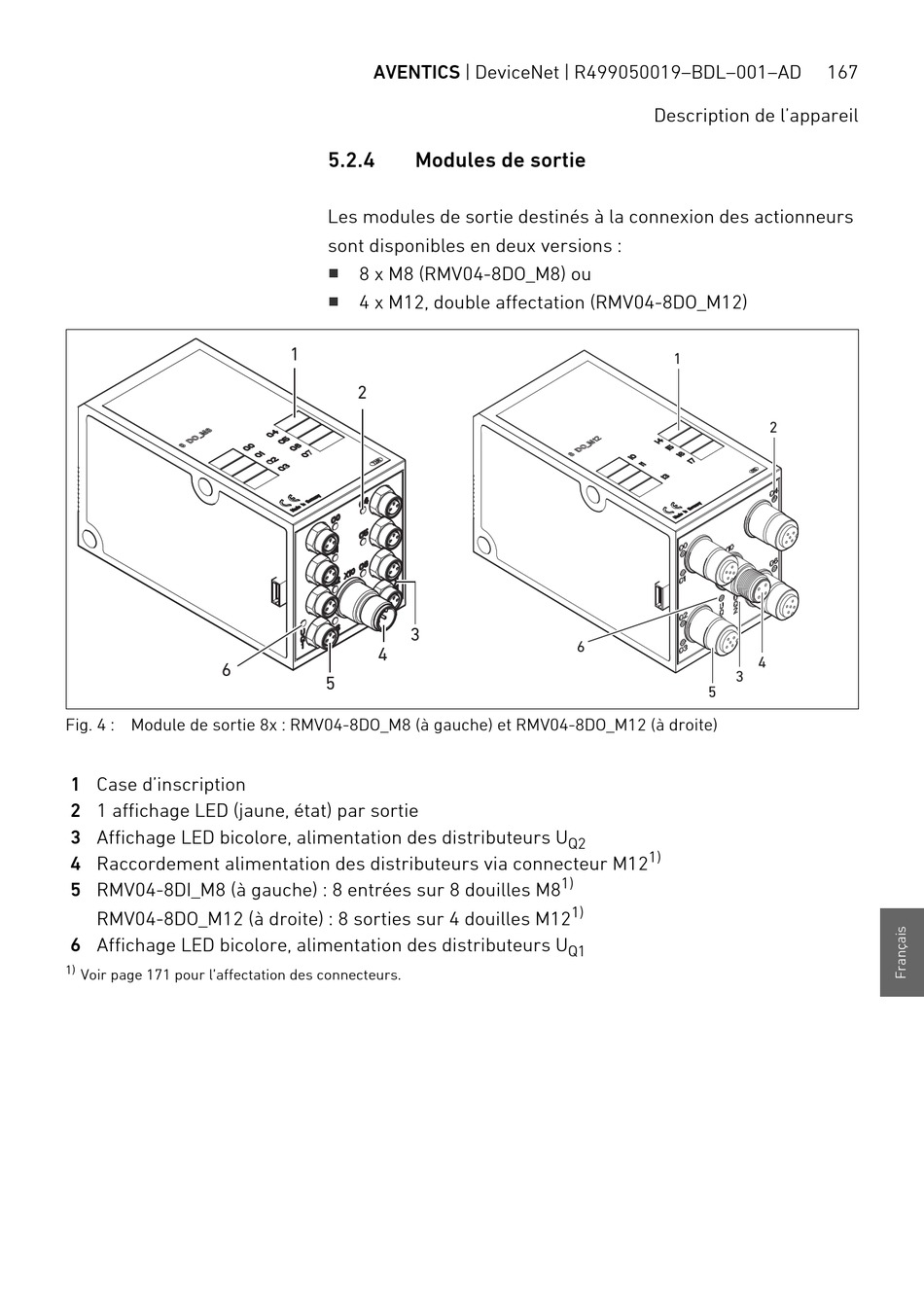

Fig. 4 : Module de sortie 8x : RMV04-8DO_M8 (à gauche) et RMV04-8DO_M12 (à droite)
1 Case d'inscription
2 1 affichage LED (jaune, état) par sortie
3 Affichage LED bicolore, alimentation des distributeurs U
4 Raccordement alimentation des distributeurs via connecteur M12
5 RMV04-8DI_M8 (à gauche) : 8 entrées sur 8 douilles M8
RMV04-8DO_M12 (à droite) : 8 sorties sur 4 douilles M12
6 Affichage LED bicolore, alimentation des distributeurs U
1)
Voir page 171 pour l'affectation des connecteurs.
AVENTICS | DeviceNet | R499050019–BDL–001–AD
5.2.4

Modules de sortie

Les modules de sortie destinés à la connexion des actionneurs
sont disponibles en deux versions :
W
8 x M8 (RMV04-8DO_M8) ou
W
4 x M12, double affectation (RMV04-8DO_M12)
1
2
3
4
5
Description de l'appareil
1
6
5
Q2
1)
1)
1)
Q1
167
2
4
3
