Descripción del aparato

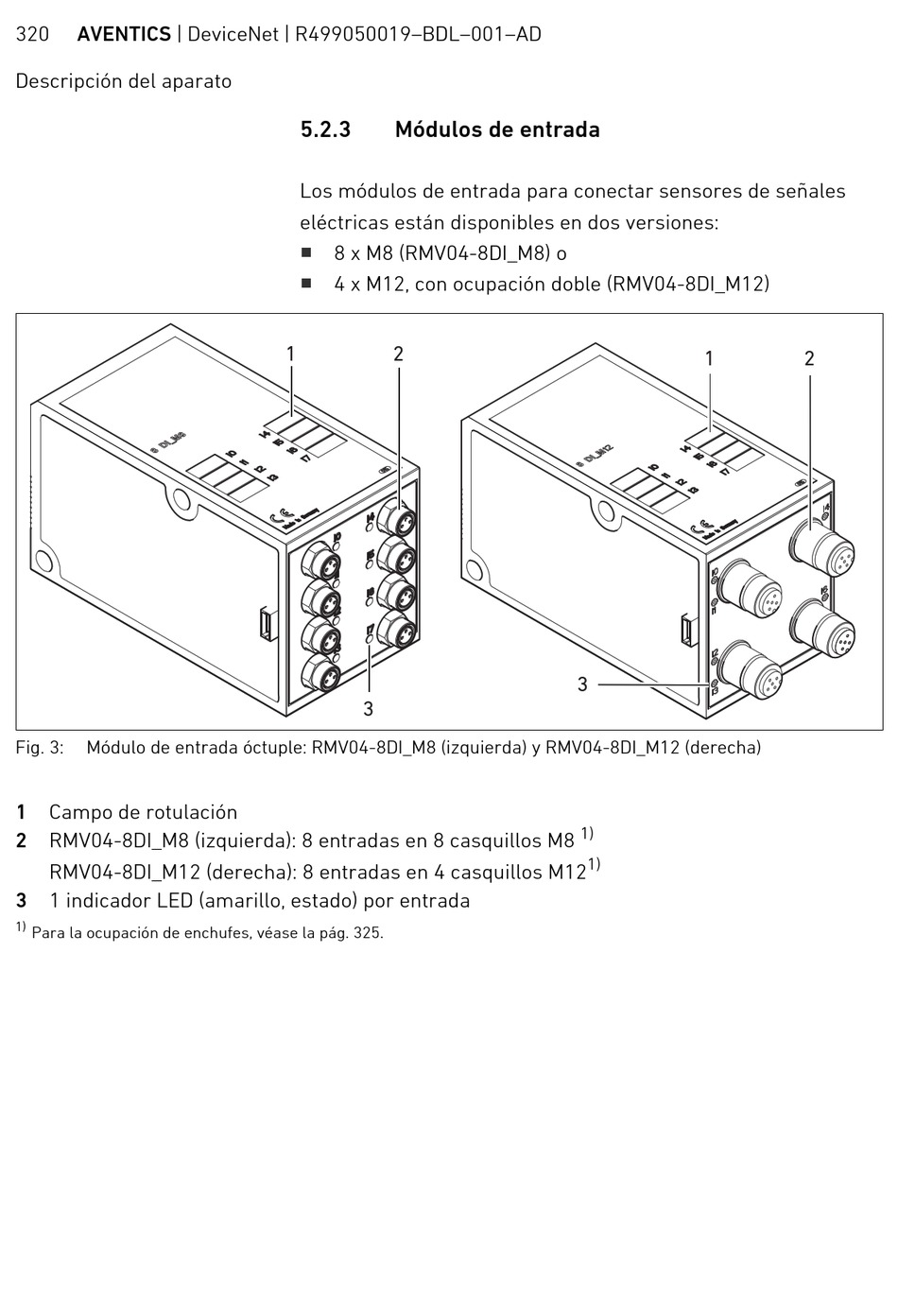

Fig. 3: Módulo de entrada óctuple: RMV04-8DI_M8 (izquierda) y RMV04-8DI_M12 (derecha)
1 Campo de rotulación
2 RMV04-8DI_M8 (izquierda): 8 entradas en 8 casquillos M8
RMV04-8DI_M12 (derecha): 8 entradas en 4 casquillos M12
3 1 indicador LED (amarillo, estado) por entrada
1)
Para la ocupación de enchufes, véase la pág. 325.
5.2.3 Módulos de entrada
Los módulos de entrada para conectar sensores de señales
eléctricas están disponibles en dos versiones:
W
8 x M8 (RMV04-8DI_M8) o
W
4 x M12, con ocupación doble (RMV04-8DI_M12)
1 2
3
1
3
1)
1)
2
