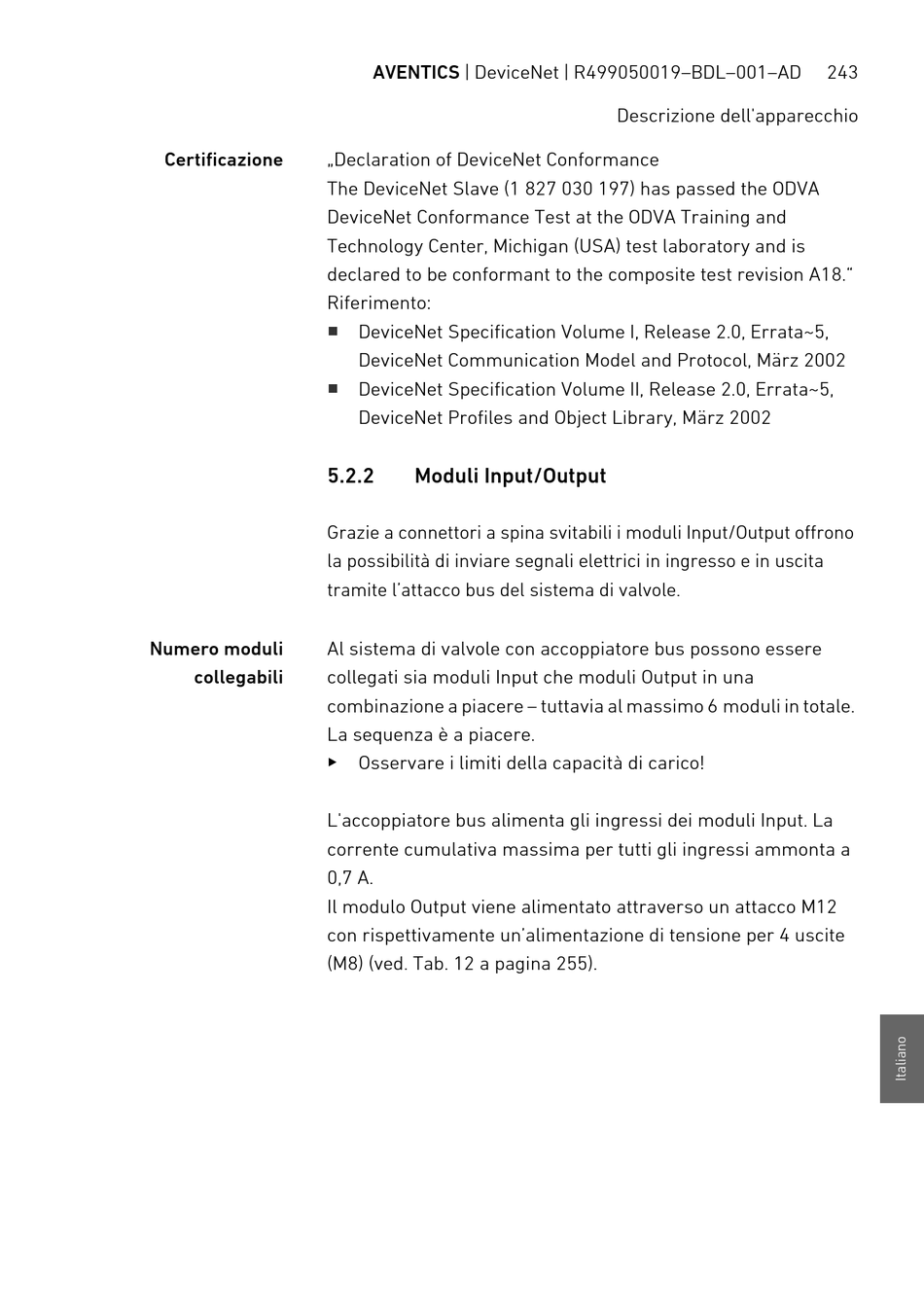

Certificazione
Numero moduli
collegabili
AVENTICS | DeviceNet | R499050019–BDL–001–AD
„Declaration of DeviceNet Conformance
The DeviceNet Slave (1 827 030 197) has passed the ODVA
DeviceNet Conformance Test at the ODVA Training and
Technology Center, Michigan (USA) test laboratory and is
declared to be conformant to the composite test revision A18."
Riferimento:
W
DeviceNet Specification Volume I, Release 2.0, Errata~5,
DeviceNet Communication Model and Protocol, März 2002
W
DeviceNet Specification Volume II, Release 2.0, Errata~5,
DeviceNet Profiles and Object Library, März 2002
5.2.2

Moduli Input/Output

Grazie a connettori a spina svitabili i moduli Input/Output offrono
la possibilità di inviare segnali elettrici in ingresso e in uscita
tramite l'attacco bus del sistema di valvole.
Al sistema di valvole con accoppiatore bus possono essere
collegati sia moduli Input che moduli Output in una
combinazione a piacere – tuttavia al massimo 6 moduli in totale.
La sequenza è a piacere.
O
Osservare i limiti della capacità di carico!
L'accoppiatore bus alimenta gli ingressi dei moduli Input. La
corrente cumulativa massima per tutti gli ingressi ammonta a
0,7 A.
Il modulo Output viene alimentato attraverso un attacco M12
con rispettivamente un'alimentazione di tensione per 4 uscite
(M8) (ved. Tab. 12 a pagina 255).
Descrizione dell'apparecchio
