PO WE R
X10
2 1
3 4
AVENTICS | DeviceNet | R499050019–BDL–001–AD
För hög summaström
Varje utgång är konstruerad för en permanent ström på max.
0,5 A. Vid strömbelastningar över 0,5 A per utgång kan
systemets funktioner begränsas.
O
Se till att strömbelastningen inte överskrider 0,5 A per
utgång.

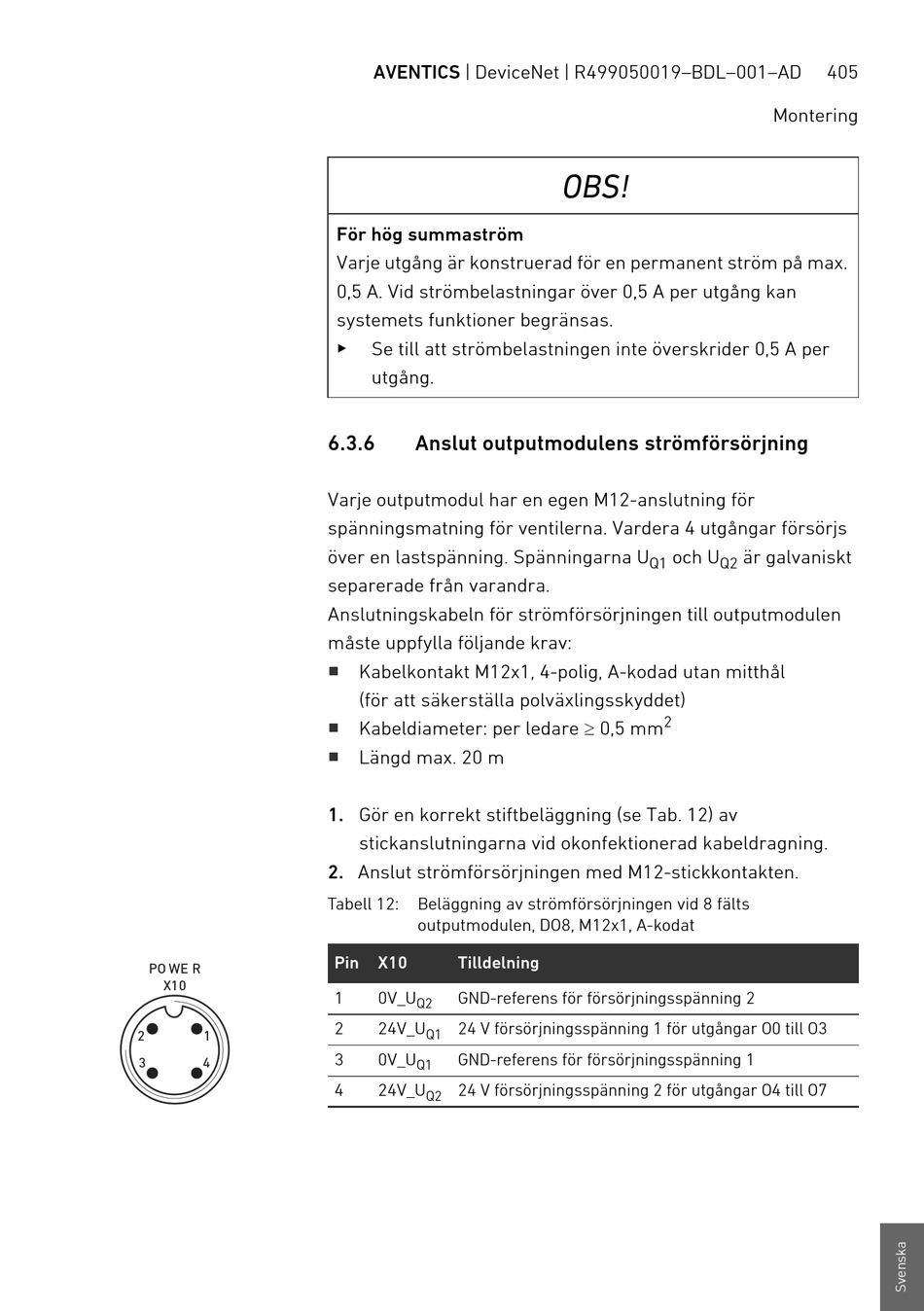

6.3.6 Anslut outputmodulens strömförsörjning
Varje outputmodul har en egen M12-anslutning för
spänningsmatning för ventilerna. Vardera 4 utgångar försörjs
över en lastspänning. Spänningarna U
separerade från varandra.
Anslutningskabeln för strömförsörjningen till outputmodulen
måste uppfylla följande krav:
W
Kabelkontakt M12x1, 4-polig, A-kodad utan mitthål
(för att säkerställa polväxlingsskyddet)
Kabeldiameter: per ledare  0,5 mm
W
W
Längd max. 20 m
1. Gör en korrekt stiftbeläggning (se Tab. 12) av
stickanslutningarna vid okonfektionerad kabeldragning.
2. Anslut strömförsörjningen med M12-stickkontakten.
Tabell 12: Beläggning av strömförsörjningen vid 8 fälts
outputmodulen, DO8, M12x1, A-kodat
Pin X10 Tilldelning
1 0V_U GND-referens för försörjningsspänning 2
Q2
2 24V_U 24 V försörjningsspänning 1 för utgångar O0 till O3
Q1
3 0V_U GND-referens för försörjningsspänning 1
Q1
4 24V_U 24 V försörjningsspänning 2 för utgångar O4 till O7
Q2
OBS!
och U
Q1 Q2
2
405
Montering
är galvaniskt
