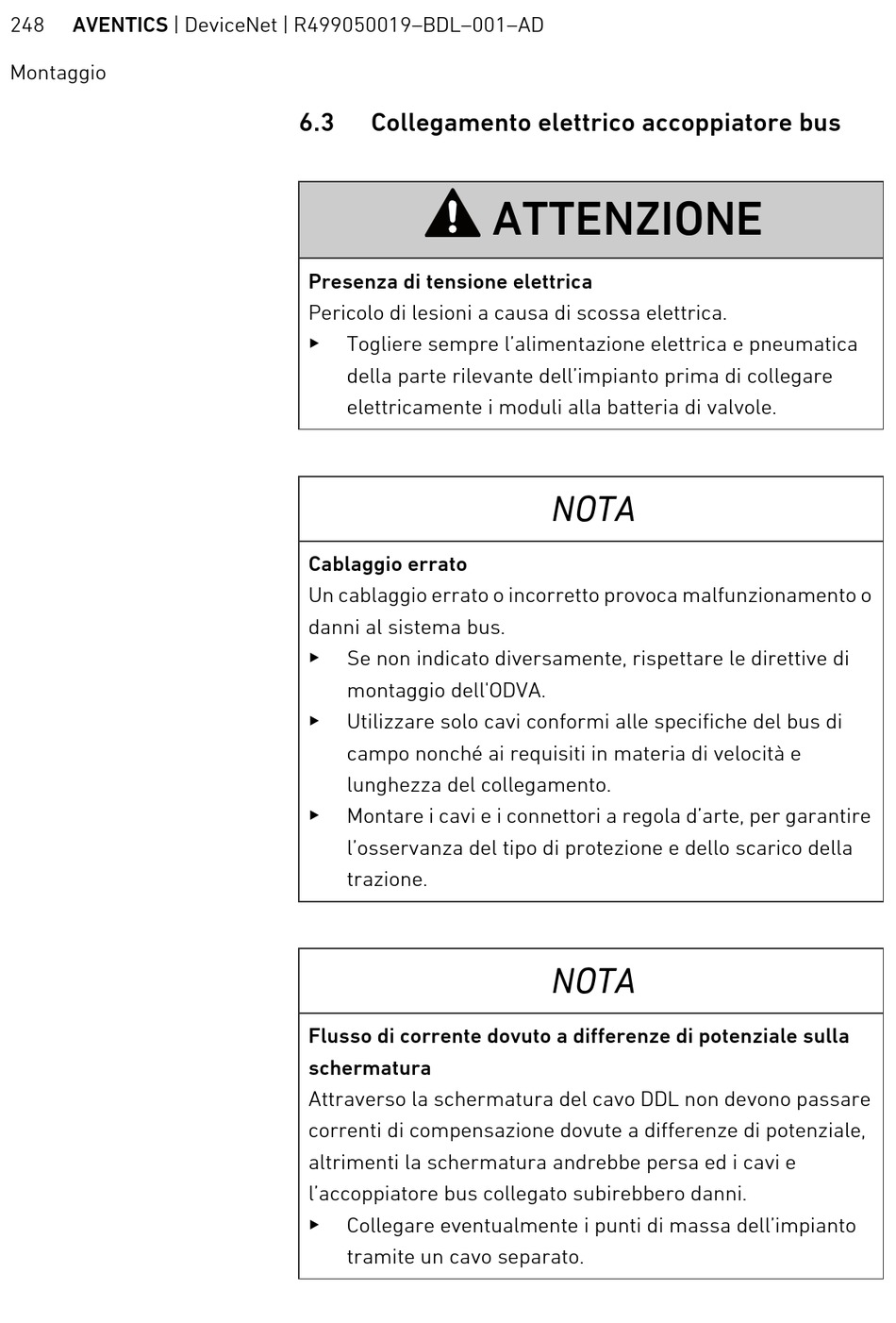

Montaggio
6.3

Collegamento elettrico accoppiatore bus

Presenza di tensione elettrica
Pericolo di lesioni a causa di scossa elettrica.
O
Togliere sempre l'alimentazione elettrica e pneumatica
della parte rilevante dell'impianto prima di collegare
elettricamente i moduli alla batteria di valvole.
Cablaggio errato
Un cablaggio errato o incorretto provoca malfunzionamento o
danni al sistema bus.
O
Se non indicato diversamente, rispettare le direttive di
montaggio dell'ODVA.
O
Utilizzare solo cavi conformi alle specifiche del bus di
campo nonché ai requisiti in materia di velocità e
lunghezza del collegamento.
O
Montare i cavi e i connettori a regola d'arte, per garantire
l'osservanza del tipo di protezione e dello scarico della
trazione.
Flusso di corrente dovuto a differenze di potenziale sulla
schermatura
Attraverso la schermatura del cavo DDL non devono passare
correnti di compensazione dovute a differenze di potenziale,
altrimenti la schermatura andrebbe persa ed i cavi e
l'accoppiatore bus collegato subirebbero danni.
O
Collegare eventualmente i punti di massa dell'impianto
tramite un cavo separato.
ATTENZIONE
NOTA
NOTA
