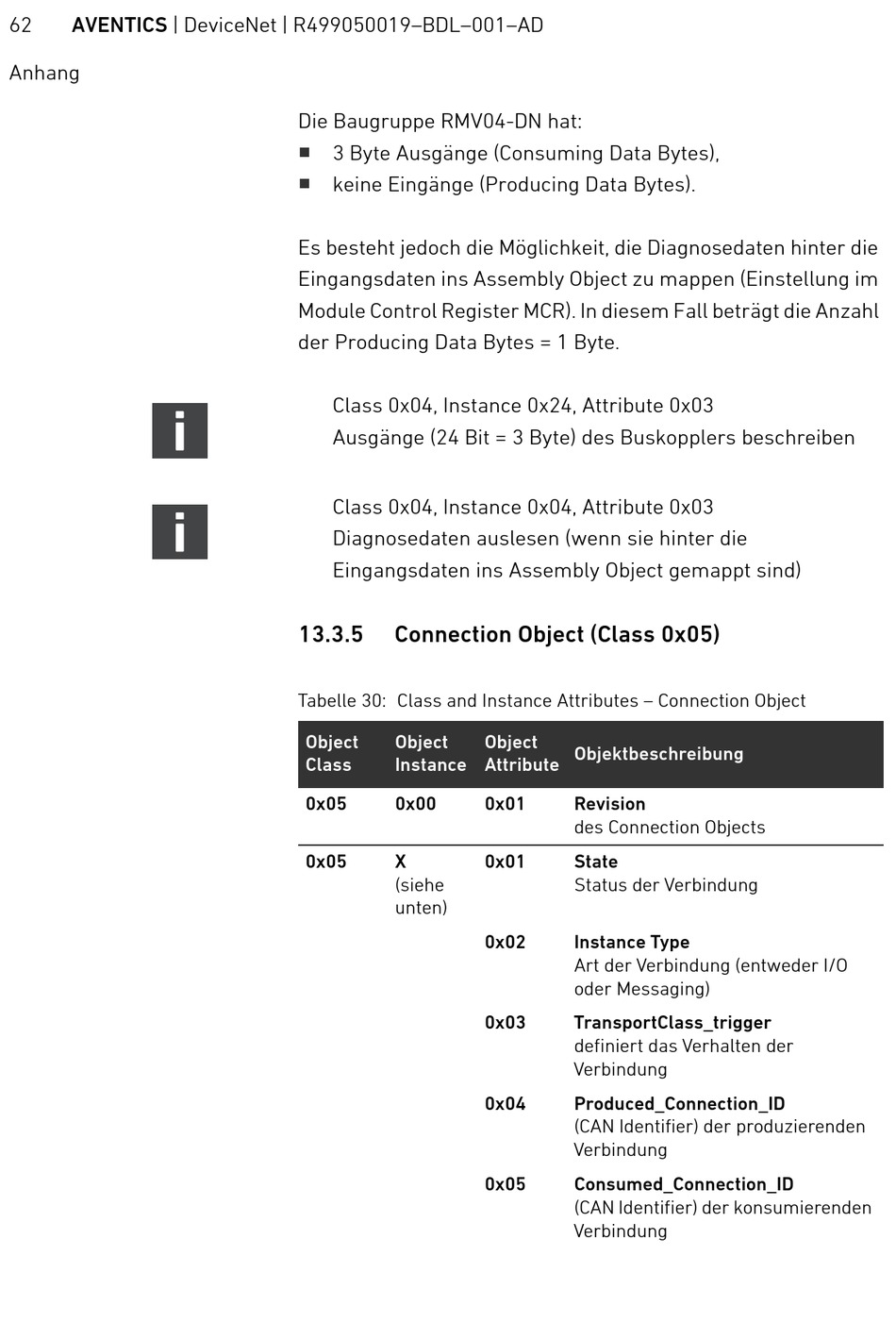

62 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Anhang
Die Baugruppe RMV04-DN hat:
W
3 Byte Ausgänge (Consuming Data Bytes),
W
keine Eingänge (Producing Data Bytes).
Es besteht jedoch die Möglichkeit, die Diagnosedaten hinter die
Eingangsdaten ins Assembly Object zu mappen (Einstellung im
Module Control Register MCR). In diesem Fall beträgt die Anzahl
der Producing Data Bytes = 1 Byte.
Class 0x04, Instance 0x24, Attribute 0x03
Ausgänge (24 Bit = 3 Byte) des Buskopplers beschreiben
Class 0x04, Instance 0x04, Attribute 0x03
Diagnosedaten auslesen (wenn sie hinter die
Eingangsdaten ins Assembly Object gemappt sind)
13.3.5

Connection Object (Class 0x05)

Tabelle 30: Class and Instance Attributes – Connection Object
Object Object
Class Instance
0x05 0x00
0x05 X
(siehe
unten)
Object
Objektbeschreibung
Attribute
0x01 Revision
des Connection Objects
0x01 State
Status der Verbindung
0x02 Instance Type
Art der Verbindung (entweder I/O
oder Messaging)
0x03 TransportClass_trigger
definiert das Verhalten der
Verbindung
0x04 Produced_Connection_ID
(CAN Identifier) der produzierenden
Verbindung
0x05 Consumed_Connection_ID
(CAN Identifier) der konsumierenden
Verbindung
