AVENTICS | DeviceNet | R499050019–BDL–001–AD
5.2

Componenti dell'apparecchio

5.2.1

Accoppiatore bus

1

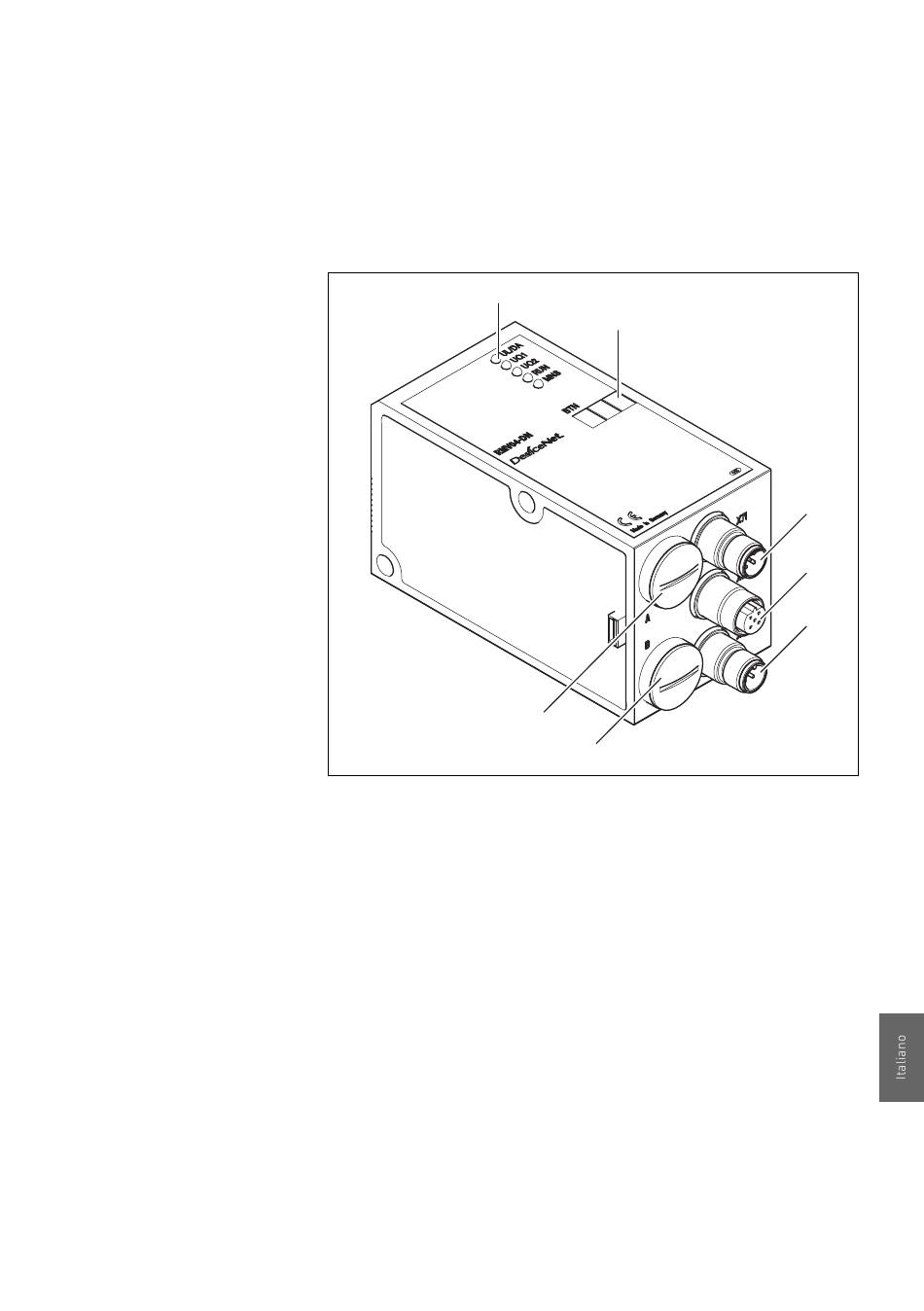

Fig. 2: Panoramica accoppiatore bus
1 Indicatori LED per segnalazioni diagnostiche
2 Campo di dicitura partecipanti al bus
3 Attacco X71 (BUS IN) per accoppiatore bus per il pilotaggio
delle valvole e dei moduli I/O
4 Attacco X72 (BUS OUT) per il pilotaggio delle valvole e dei
1)
moduli I/O
5 Attacco X10 (POWER) per l'alimentazione di tensione delle
bobine valvola, della logica e degli ingressi
6 Coperchio a vite B per gli interruttori a scorrimento S4, S5,
S6 (assegnazione valvole alla tensione di alimentazione) e
S8 (terminazione bus)
7 Coperchio a vite A per manopole S1, S2 (impostazione
indirizzo stazioni) e selettore DIL S3 (impostazione della
modalità)
1)
Per l'occupazione dei connettori ved. pag. 249.
Descrizione dell'apparecchio
2
7
6
1)
241
3
4
5
