Description de l'appareil

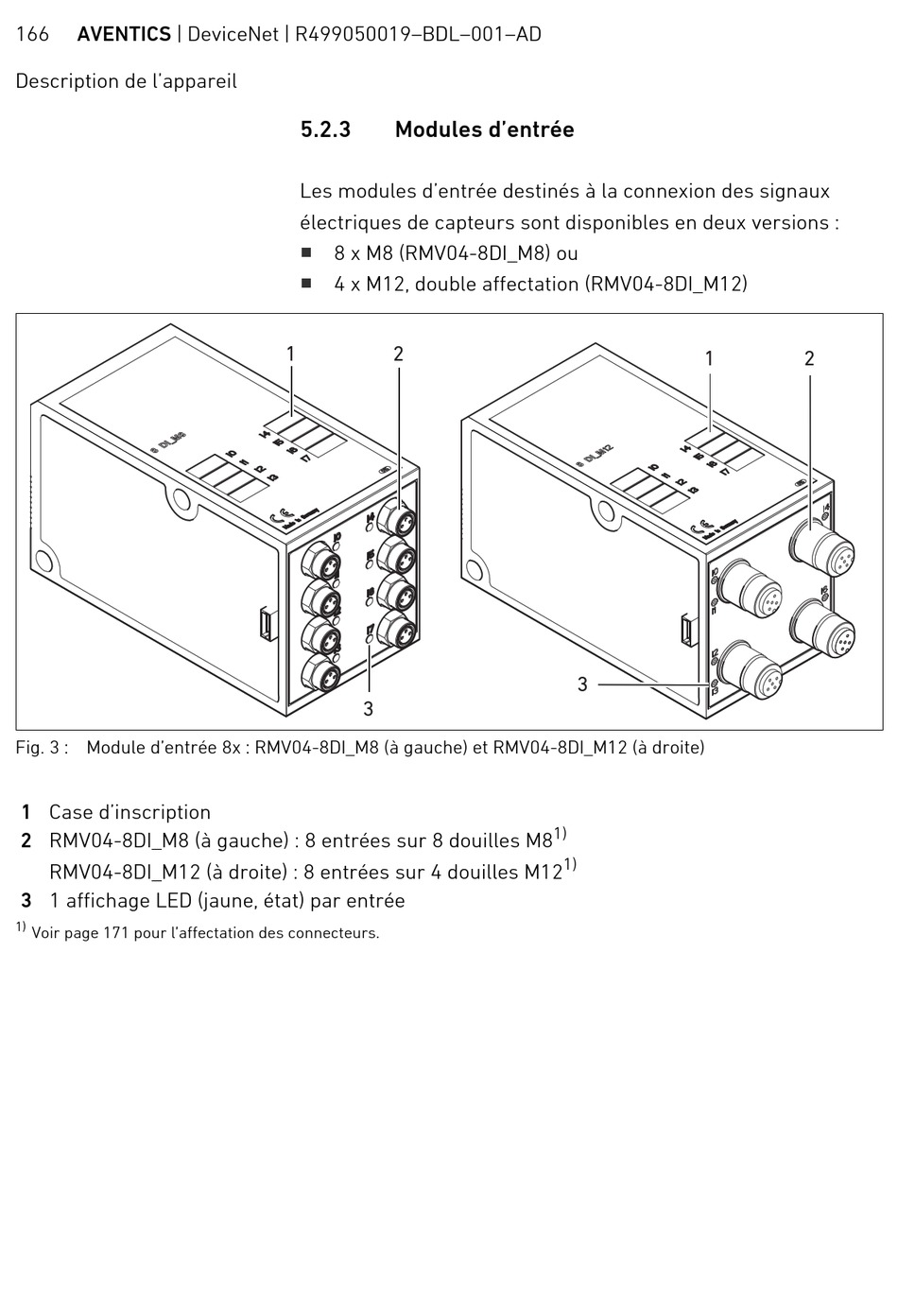

Fig. 3 : Module d'entrée 8x : RMV04-8DI_M8 (à gauche) et RMV04-8DI_M12 (à droite)
1 Case d'inscription
2 RMV04-8DI_M8 (à gauche) : 8 entrées sur 8 douilles M8
RMV04-8DI_M12 (à droite) : 8 entrées sur 4 douilles M12
3 1 affichage LED (jaune, état) par entrée
1)
Voir page 171 pour l'affectation des connecteurs.
5.2.3 Modules d'entrée
Les modules d'entrée destinés à la connexion des signaux
électriques de capteurs sont disponibles en deux versions :
W
8 x M8 (RMV04-8DI_M8) ou
W
4 x M12, double affectation (RMV04-8DI_M12)
1 2
3
1
3
1)
1)
2
