Démontage et remplacement

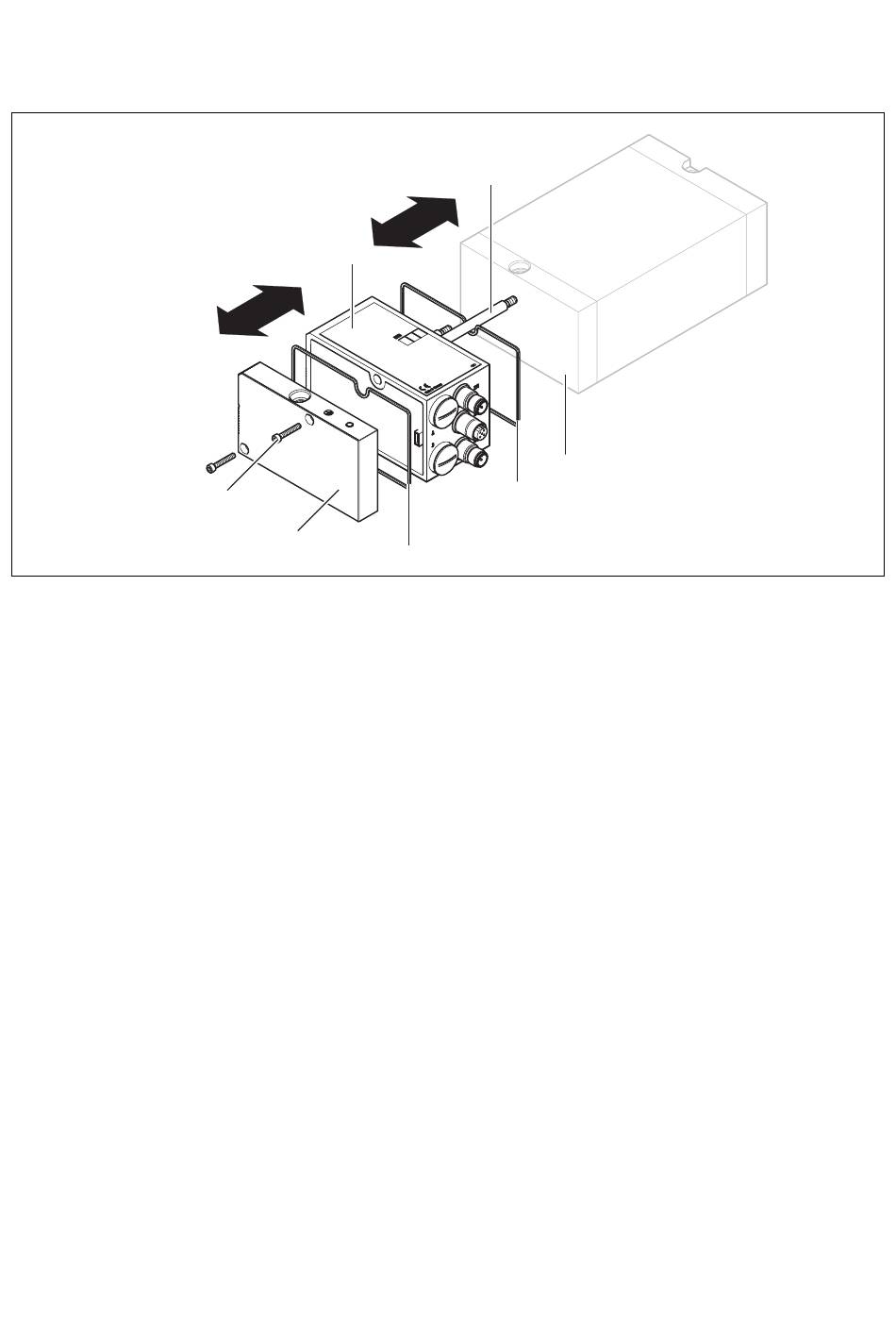

Fig. 13 : Remplacement du coupleur de bus, exemple
1 Vis à six pans creux
2 Embase terminale E
3 Joint
4
1
2
Respecter la Fig. 13 à la page 198.
1. Débrancher les raccords électriques du coupleur de bus (4).
2. Détacher la plaque terminale E (2) et (si disponible) tous les
modules d'entrée/de sortie à gauche du coupleur de bus
(chacun doté de 2 vis à 6 pans creux DIN 912 – M4 (1),
ouverture de clé 3) et ôter ceux-ci des tirants (5).
3. Ôter le coupleur de bus (4) des tirants (5).
4. Pousser le nouveau coupleur de bus (4) sur les tirants (5).
5. Faire attention à ce que
– les tirants (5) soient entièrement vissés et
– les joints (3) soient bien positionnés.
6. Remettre les modules d'entrée/de sortie (si présents) dans
l'ordre d'origine et ensuite l'embase terminale E (2) à gauche
sur les tirants (5). Visser ceux-ci (chacun est doté de 2 vis à
6 pans creux DIN 912 – M4 (1), ouverture de clé 3, couple de
serrage : 2,5 à 3,0 Nm).
5
6
3
3
4 Coupleur de bus
5 Tirant
6 Embase terminale EP VS HF03 LG ou HF04
