AVENTICS | DeviceNet | R499050019–BDL–001–AD
7

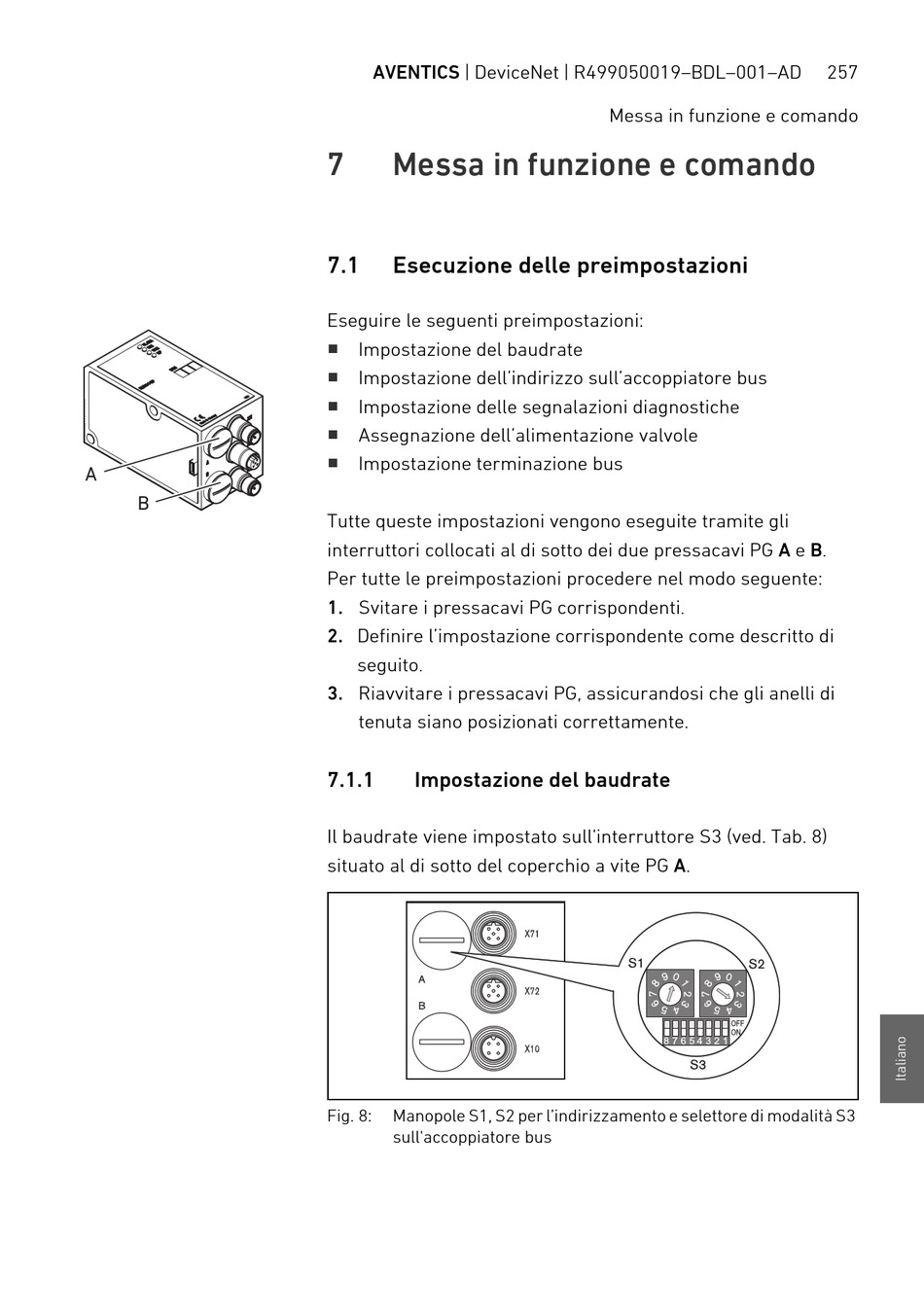

Messa in funzione e comando

7.1

Esecuzione delle preimpostazioni

Eseguire le seguenti preimpostazioni:
W

Impostazione del baudrate

W
Impostazione dell'indirizzo sull'accoppiatore bus
W
Impostazione delle segnalazioni diagnostiche
W
Assegnazione dell'alimentazione valvole
W
Impostazione terminazione bus
Tutte queste impostazioni vengono eseguite tramite gli
interruttori collocati al di sotto dei due pressacavi PG A e B.
Per tutte le preimpostazioni procedere nel modo seguente:
1. Svitare i pressacavi PG corrispondenti.
2. Definire l'impostazione corrispondente come descritto di
seguito.
3. Riavvitare i pressacavi PG, assicurandosi che gli anelli di
tenuta siano posizionati correttamente.
7.1.1 Impostazione del baudrate
Il baudrate viene impostato sull'interruttore S3 (ved. Tab. 8)
situato al di sotto del coperchio a vite PG A.
Fig. 8: Manopole S1, S2 per l'indirizzamento e selettore di modalità S3
sull'accoppiatore bus
Messa in funzione e comando
