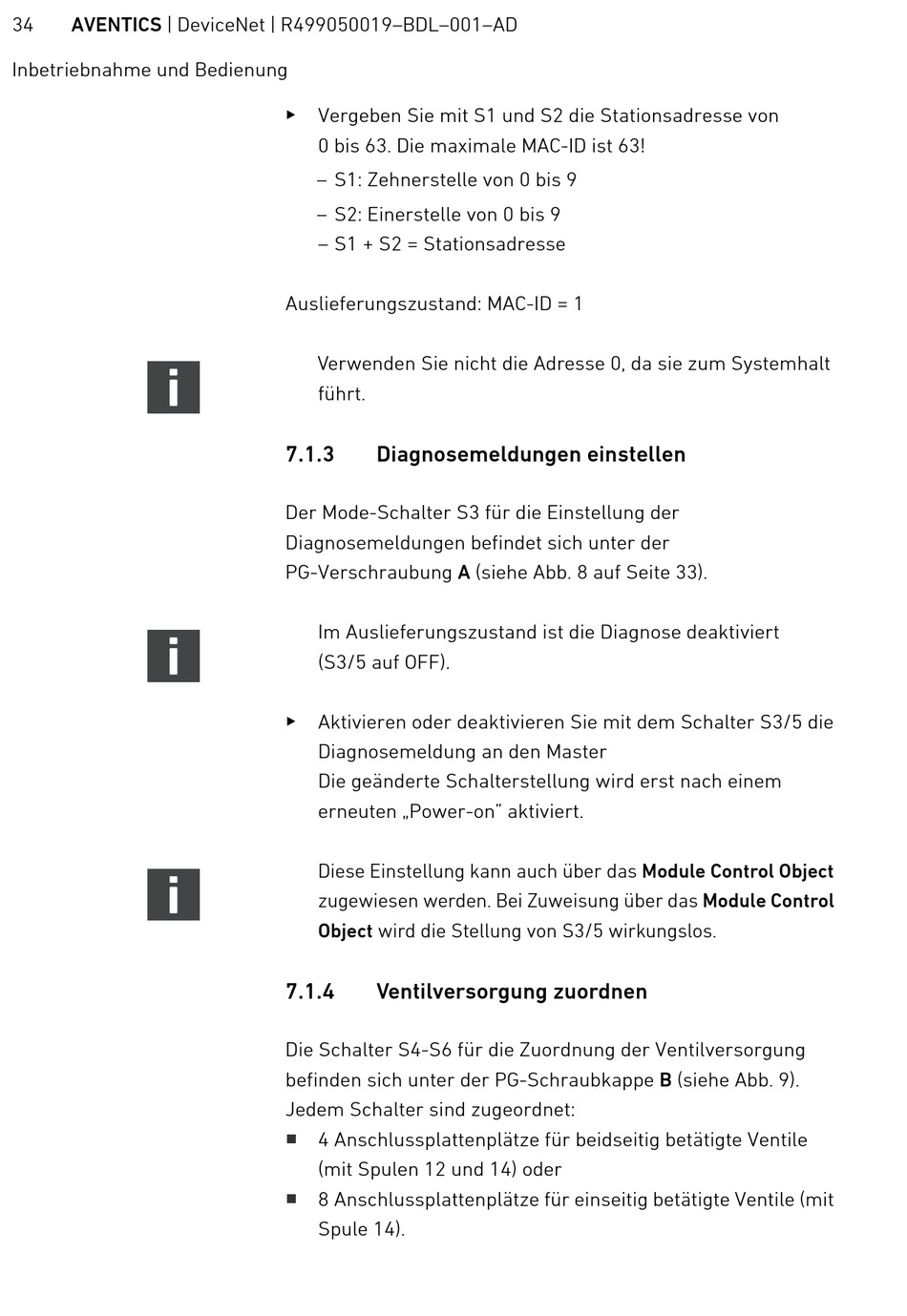

34 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Inbetriebnahme und Bedienung
O
Vergeben Sie mit S1 und S2 die Stationsadresse von
0 bis 63. Die maximale MAC-ID ist 63!
– S1: Zehnerstelle von 0 bis 9
– S2: Einerstelle von 0 bis 9
– S1 + S2 = Stationsadresse
Auslieferungszustand: MAC-ID = 1
Verwenden Sie nicht die Adresse 0, da sie zum Systemhalt
führt.
7.1.3

Diagnosemeldungen einstellen

Der Mode-Schalter S3 für die Einstellung der
Diagnosemeldungen befindet sich unter der
PG-Verschraubung A (siehe Abb. 8 auf Seite 33).
Im Auslieferungszustand ist die Diagnose deaktiviert
(S3/5 auf OFF).
O
Aktivieren oder deaktivieren Sie mit dem Schalter S3/5 die
Diagnosemeldung an den Master
Die geänderte Schalterstellung wird erst nach einem
erneuten „Power-on" aktiviert.
Diese Einstellung kann auch über das Module Control Object
zugewiesen werden. Bei Zuweisung über das Module Control
Object wird die Stellung von S3/5 wirkungslos.
7.1.4

Ventilversorgung zuordnen

Die Schalter S4-S6 für die Zuordnung der Ventilversorgung
befinden sich unter der PG-Schraubkappe B (siehe Abb. 9).
Jedem Schalter sind zugeordnet:
W
4 Anschlussplattenplätze für beidseitig betätigte Ventile
(mit Spulen 12 und 14) oder
W
8 Anschlussplattenplätze für einseitig betätigte Ventile (mit
Spule 14).
