PO WE R
X10
2 1
3 4
AVENTICS | DeviceNet | R499050019–BDL–001–AD
EMC). In questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia collegato
in modo fisso a quello dell'accoppiatore bus.
Per evitare che correnti di compensazione passino
attraverso la schermatura del cavo bus, è necessario
inserire tra gli apparecchi una linea di compensazione di
potenziale di minimo 10 mm

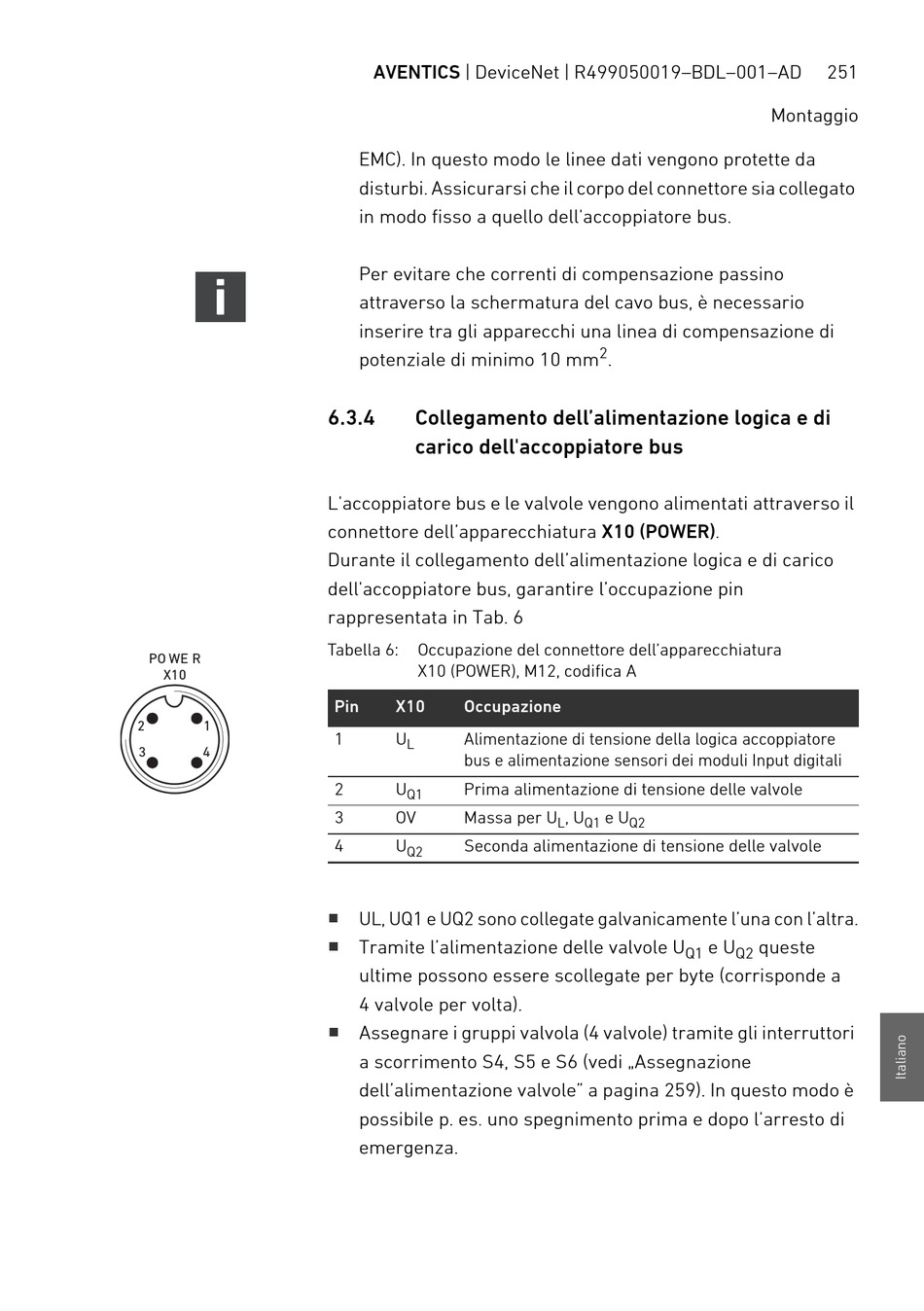

6.3.4 Collegamento dell'alimentazione logica e di
carico dell'accoppiatore bus
L'accoppiatore bus e le valvole vengono alimentati attraverso il
connettore dell'apparecchiatura X10 (POWER).
Durante il collegamento dell'alimentazione logica e di carico
dell'accoppiatore bus, garantire l'occupazione pin
rappresentata in Tab. 6
Tabella 6: Occupazione del connettore dell'apparecchiatura
X10 (POWER), M12, codifica A
Pin X10 Occupazione
1 U Alimentazione di tensione della logica accoppiatore
L
bus e alimentazione sensori dei moduli Input digitali
2 U Prima alimentazione di tensione delle valvole
Q1
3 OV Massa per U
4 U Seconda alimentazione di tensione delle valvole
Q2
W
UL, UQ1 e UQ2 sono collegate galvanicamente l'una con l'altra.
W
Tramite l'alimentazione delle valvole U
ultime possono essere scollegate per byte (corrisponde a
4 valvole per volta).
W
Assegnare i gruppi valvola (4 valvole) tramite gli interruttori
a scorrimento S4, S5 e S6 (vedi „Assegnazione
dell'alimentazione valvole" a pagina 259). In questo modo è
possibile p. es. uno spegnimento prima e dopo l'arresto di
emergenza.
2
.
, U e U
L Q1 Q2
e U
Q1
251
Montaggio
queste
Q2
