Beskrivning av enheten

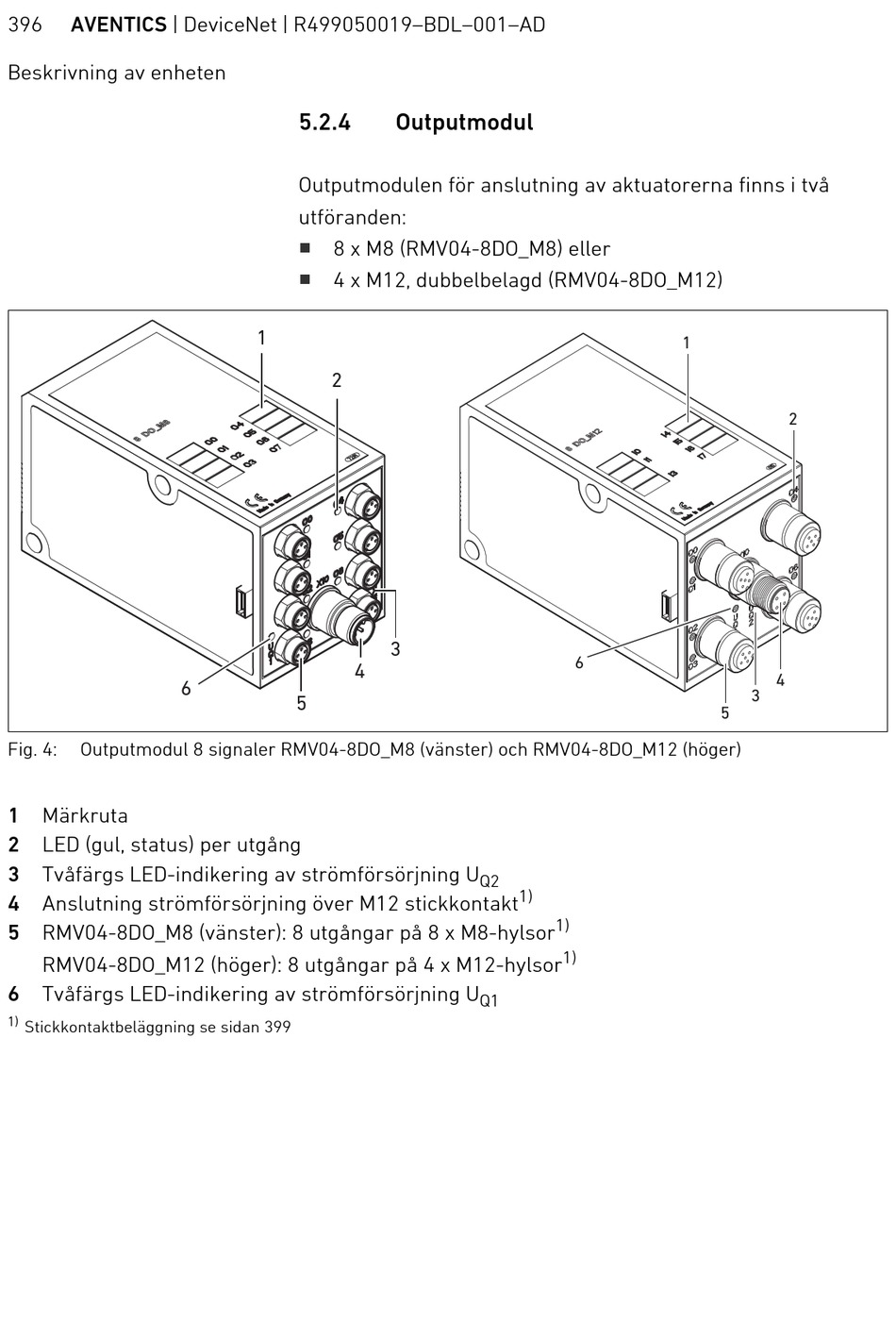

Fig. 4: Outputmodul 8 signaler RMV04-8DO_M8 (vänster) och RMV04-8DO_M12 (höger)
1 Märkruta
2 LED (gul, status) per utgång
3 Tvåfärgs LED-indikering av strömförsörjning U
4 Anslutning strömförsörjning över M12 stickkontakt
5 RMV04-8DO_M8 (vänster): 8 utgångar på 8 x M8-hylsor
RMV04-8DO_M12 (höger): 8 utgångar på 4 x M12-hylsor
6 Tvåfärgs LED-indikering av strömförsörjning U
1)
Stickkontaktbeläggning se sidan 399
5.2.4
Outputmodulen för anslutning av aktuatorerna finns i två
utföranden:
W
8 x M8 (RMV04-8DO_M8) eller
W
4 x M12, dubbelbelagd (RMV04-8DO_M12)
1
2
6
5

Outputmodul

3
4
Q2
1)
Q1
1
6
5
1)
1)
2
4
3
