PO WE R
X10
2 1
3 4
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Corrente cumulativa troppo alta
Ogni uscita è progettata per una corrente continua di max.
0,5 A. In caso di carichi di corrente superiori a 0,5 A per
uscita, possono derivarne limitazioni del funzionamento.
O
Prestare attenzione che il carico di corrente non superi i
0,5 A per uscita.

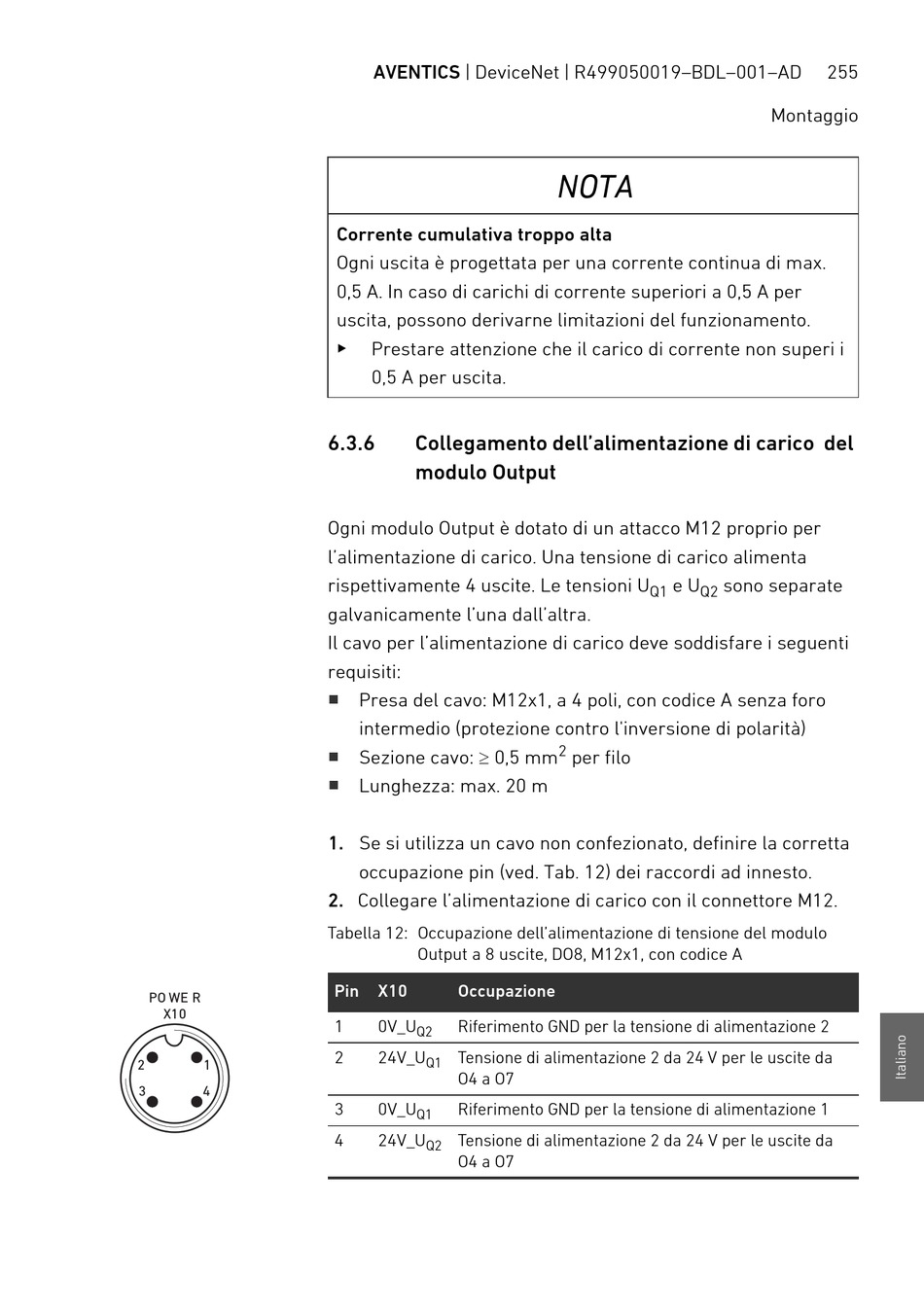

6.3.6 Collegamento dell'alimentazione di carico del
modulo Output
Ogni modulo Output è dotato di un attacco M12 proprio per
l'alimentazione di carico. Una tensione di carico alimenta
rispettivamente 4 uscite. Le tensioni U
galvanicamente l'una dall'altra.
Il cavo per l'alimentazione di carico deve soddisfare i seguenti
requisiti:
W
Presa del cavo: M12x1, a 4 poli, con codice A senza foro
intermedio (protezione contro l'inversione di polarità)
Sezione cavo:  0,5 mm
W
W
Lunghezza: max. 20 m
1. Se si utilizza un cavo non confezionato, definire la corretta
occupazione pin (ved. Tab. 12) dei raccordi ad innesto.
2. Collegare l'alimentazione di carico con il connettore M12.
Tabella 12: Occupazione dell'alimentazione di tensione del modulo
Output a 8 uscite, DO8, M12x1, con codice A
Pin X10 Occupazione
1 0V_U Riferimento GND per la tensione di alimentazione 2
Q2
2 24V_U Tensione di alimentazione 2 da 24 V per le uscite da
Q1
O4 a O7
3 0V_U Riferimento GND per la tensione di alimentazione 1
Q1
4 24V_U Tensione di alimentazione 2 da 24 V per le uscite da
Q2
O4 a O7
NOTA
e U sono separate
Q1 Q2
2
per filo
255
Montaggio
