Aventics CMS, B-Design Betriebsanleitung Seite 51

1
2

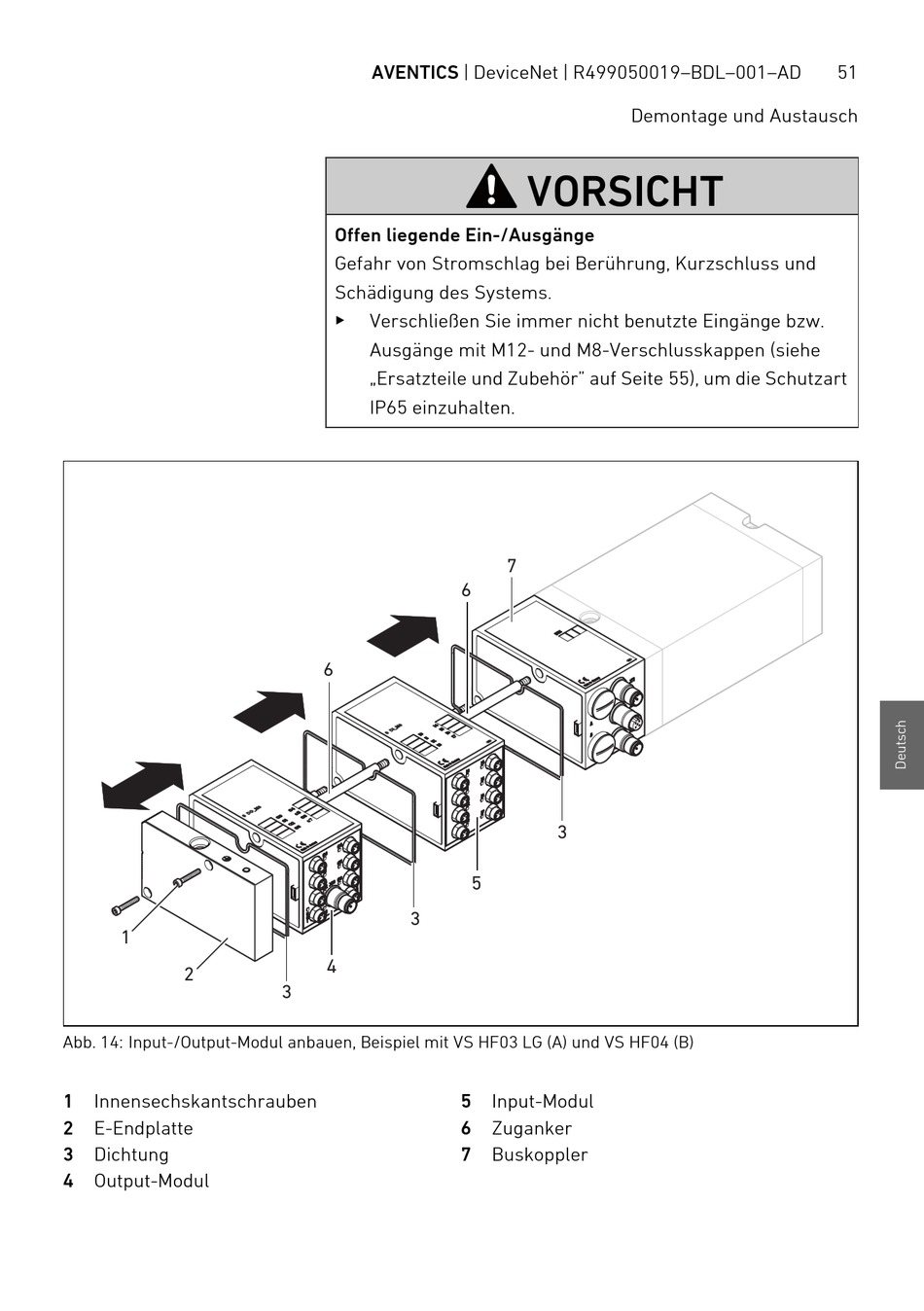

Abb. 14: Input-/Output-Modul anbauen, Beispiel mit VS HF03 LG (A) und VS HF04 (B)
1 Innensechskantschrauben
2 E-Endplatte
3 Dichtung
4 Output-Modul
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Offen liegende Ein-/Ausgänge
Gefahr von Stromschlag bei Berührung, Kurzschluss und
Schädigung des Systems.
O
Verschließen Sie immer nicht benutzte Eingänge bzw.
Ausgänge mit M12- und M8-Verschlusskappen (siehe
„Ersatzteile und Zubehör" auf Seite 55), um die Schutzart
IP65 einzuhalten.
6
3
4
3
Demontage und Austausch
VORSICHT
7
6
3
5
5 Input-Modul
6 Zuganker
7 Buskoppler
51
