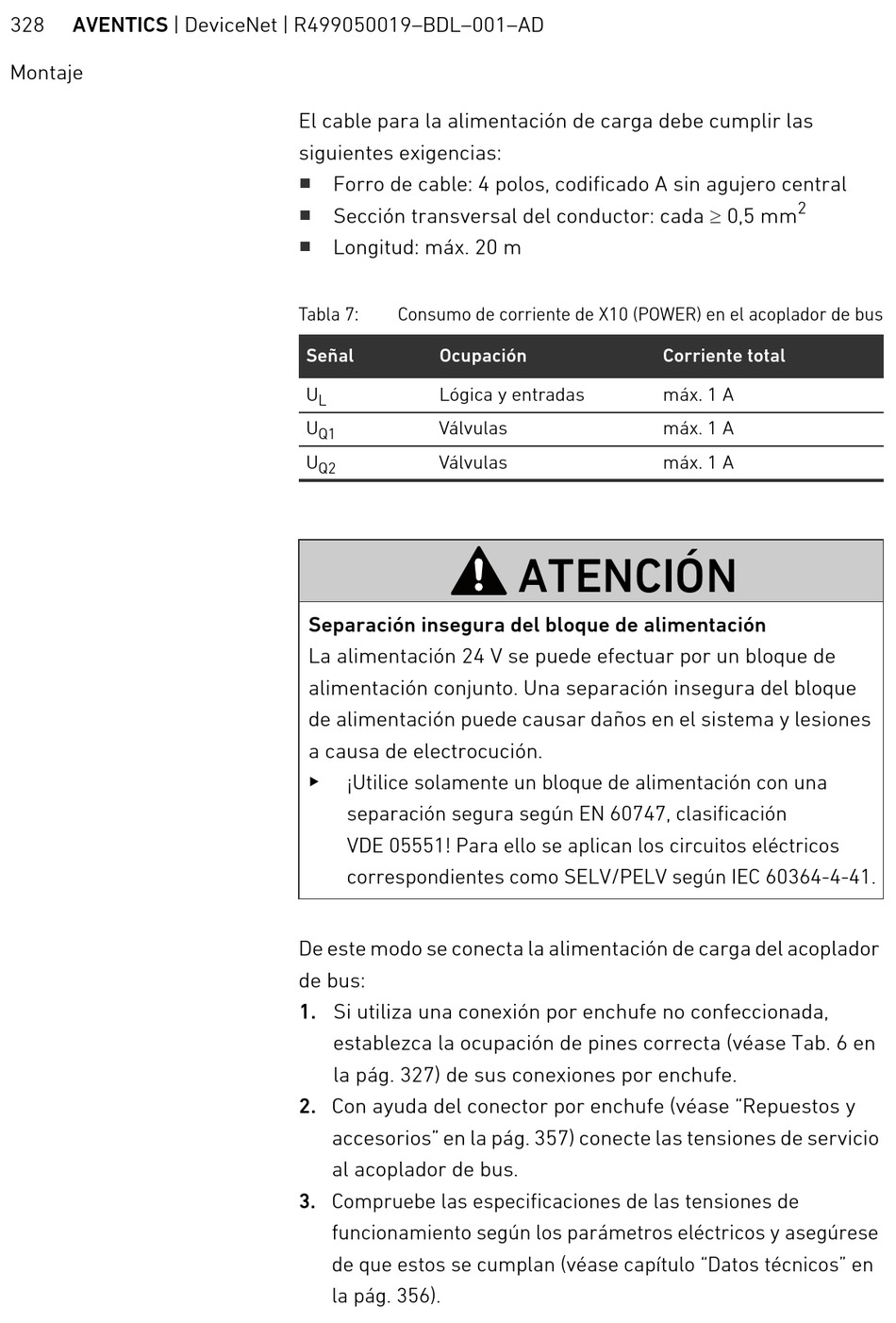

328 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montaje
El cable para la alimentación de carga debe cumplir las
siguientes exigencias:
W
Forro de cable: 4 polos, codificado A sin agujero central
Sección transversal del conductor: cada  0,5 mm
W
W
Longitud: máx. 20 m
Tabla 7: Consumo de corriente de X10 (POWER) en el acoplador de bus
Señal Ocupación
U Lógica y entradas
L
U Válvulas
Q1
U Válvulas
Q2
Separación insegura del bloque de alimentación
La alimentación 24 V se puede efectuar por un bloque de
alimentación conjunto. Una separación insegura del bloque
de alimentación puede causar daños en el sistema y lesiones
a causa de electrocución.
O
¡Utilice solamente un bloque de alimentación con una
separación segura según EN 60747, clasificación
VDE 05551! Para ello se aplican los circuitos eléctricos
correspondientes como SELV/PELV según IEC 60364-4-41.
De este modo se conecta la alimentación de carga del acoplador
de bus:
1. Si utiliza una conexión por enchufe no confeccionada,
establezca la ocupación de pines correcta (véase Tab. 6 en
la pág. 327) de sus conexiones por enchufe.
2. Con ayuda del conector por enchufe (véase "Repuestos y
accesorios" en la pág. 357) conecte las tensiones de servicio
al acoplador de bus.
3. Compruebe las especificaciones de las tensiones de
funcionamiento según los parámetros eléctricos y asegúrese
de que estos se cumplan (véase capítulo "Datos técnicos" en
la pág. 356).
Corriente total
máx. 1 A
máx. 1 A
máx. 1 A
ATENCIÓN
2
