26 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
1
2
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.

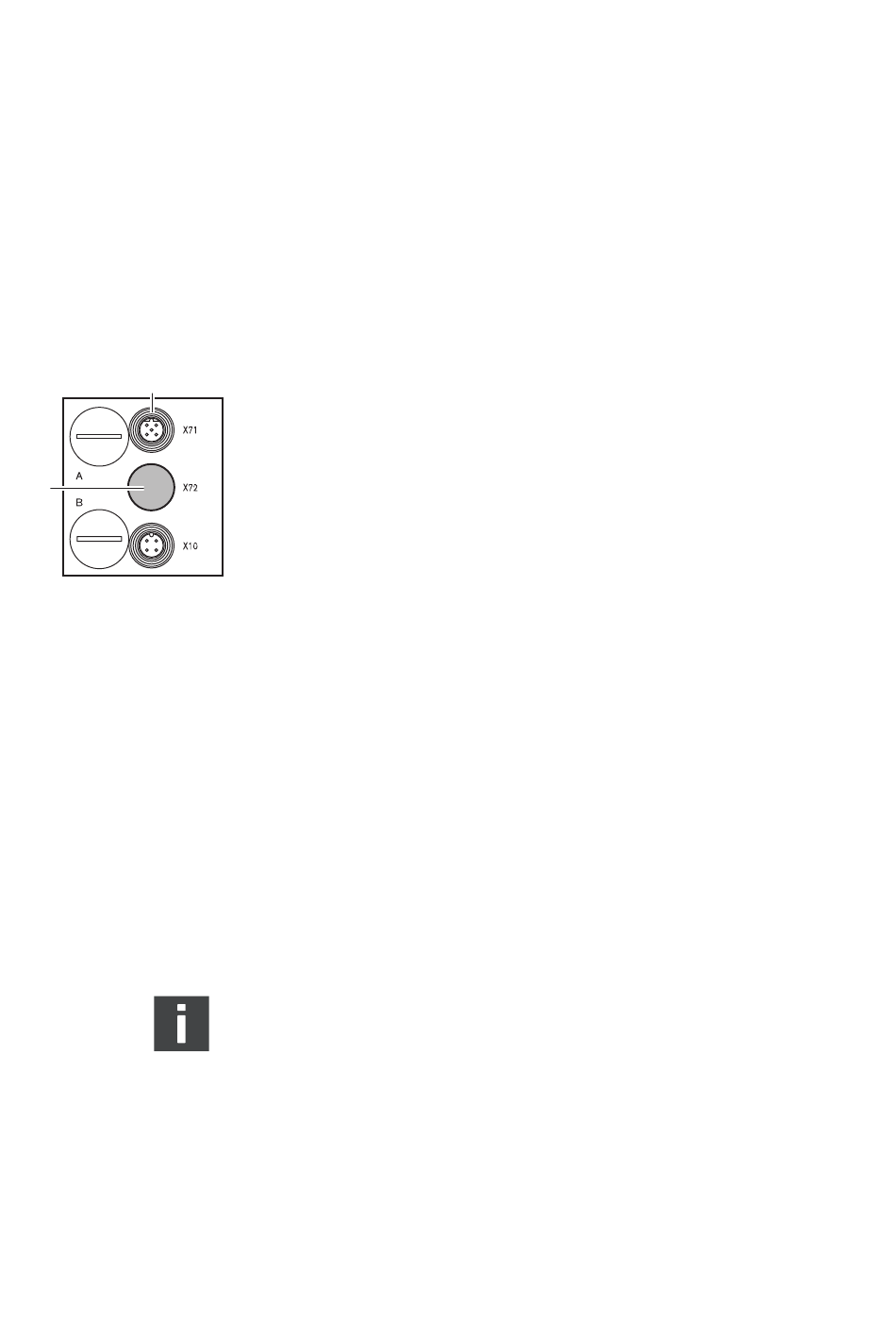

6.3.3 Buskoppler als letzte Station anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf
Seite 25) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die Busleitung nur an X71 (1) an.
3. Drehen Sie die PG-Verschraubung B ab.
4. Schließen Sie den Bus mit dem Schalter S8 (Schalter in
Stellung „ON") mit dem intern verfügbaren Busabschluss ab
(siehe „Busabschluss einstellen" auf Seite 41).
5. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie
hierbei auf den korrekten Sitz des Dichtungsrings.
6. Versehen Sie die Gerätedose X72 (BUS OUT) mit einer
Schutzkappe (2).
7. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
Zur Vermeidung von Ausgleichsströmen über den Schirm
des Buskabels ist zwischen den Geräten eine
Potenzialausgleichsleitung von mindestens 10 mm
erforderlich.
