På det viset skyddas dataledningarna mot störningar.
Kontrollera att stickförbindningshuset är fast anslutet till
fältbussnodens hus.
6.3.3
Ansluta fältbussnoden som sista station
1. Gör en korrekt stiftbeläggning (se Tab. 5 på sidan 400) av
era stickförbindningar om ni använder en okonfektionerad
kabeldragning.

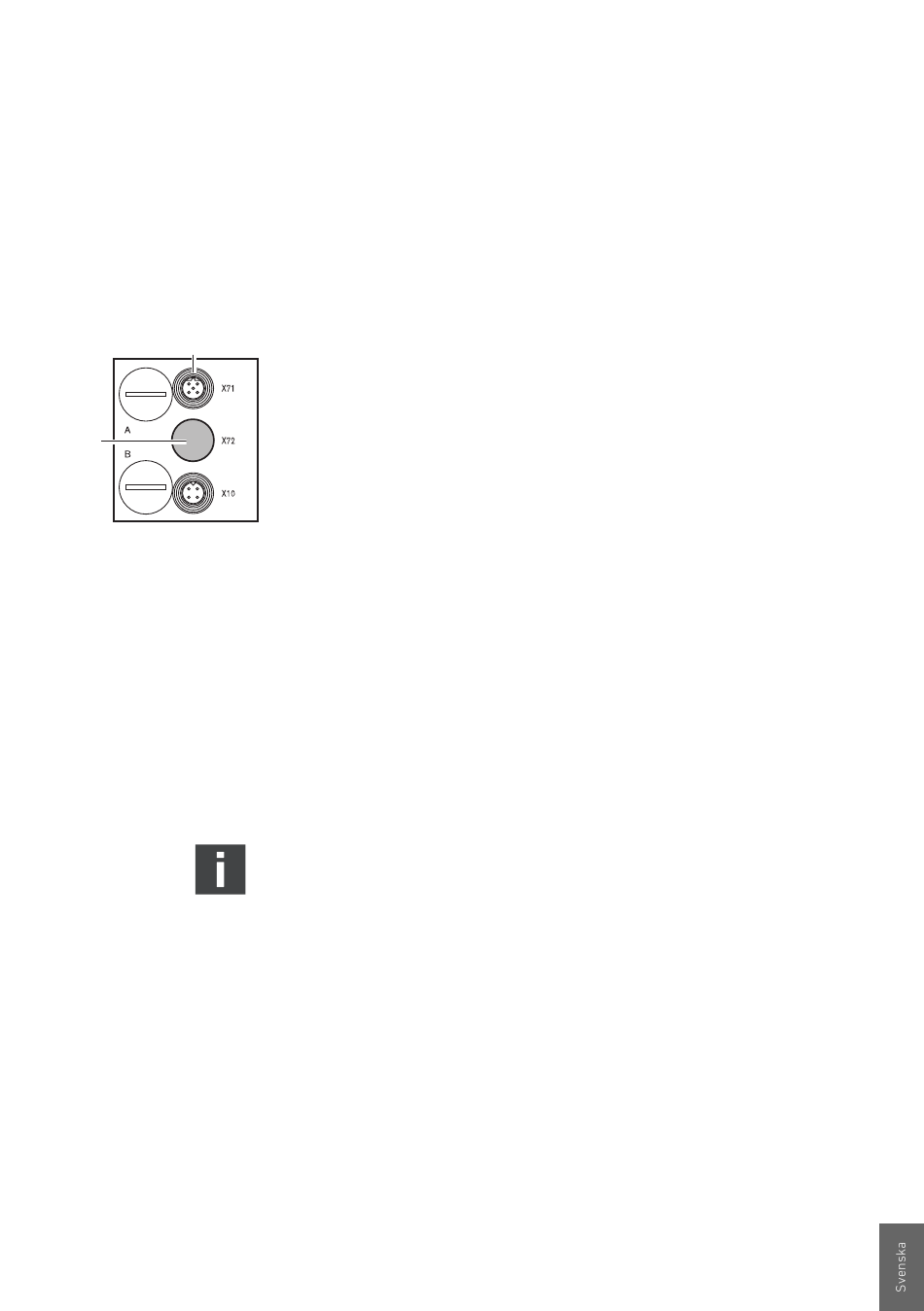

2. Anslut bussledningen bara till X71 (1).
3. Skruva av PG-förskruvningen B.
4. Stäng av bussen med kontakten S8 (brytare i läge "ON") med
den internt tillgängliga bussavslutningen (se "Inställning av
bussavslutning" på sidan 416).
5. Skruva åter på PG-förskruvningen B. Var noga med att
tätringen sitter korrekt.
6. Förse kopplingsdosan X72 (BUS OUT) med ett skyddslock (2).
7. Anslut skärmen på båda sidor av busskabeln direkt till
stickförbindningshuset (EMV-huset) om ni använder
okonfektionerade kablar och stickkontakter med metallhus.
På det viset skyddas dataledningarna mot störningar.
Kontrollera att stickförbindningshuset är fast anslutet till
fältbussnodens hus.
För att undvika krypströmmar via busskabelns skärm
krävs en potentialutjämningsledning mellan apparaterna
2
på minst 10 mm
6.3.4
Elektronik- und strömförsörjning – Anslutning
av fältbussnod
Ventilerna och fältbussnoden försörjs via kontakten X10 (POWER).
När man ansluter elektronik- och strömförsörjning till
fältbussnoden är det viktigt att säkerställa att stifttilldelningen
överensstämmer med den som visas i Tab. 6
.
401
Montering
