Tabell 14: Beläggning på kontakterna S4, S5 och S6
Kontakt
S4
S5
S6
S6
AVENTICS | DeviceNet | R499050019–BDL–001–AD
O
Aktivera eller avaktivera diagnosmeddelandet till Master
med kontakten S3/5. Den ändrade kontaktställningen
aktiveras först efter ytterligare en "Power-on".
Denna inställning kan också tilldelas via Module Control
Object. Vid tilldelning via Module Control Object blir
positionen S3/5 verkanslös.

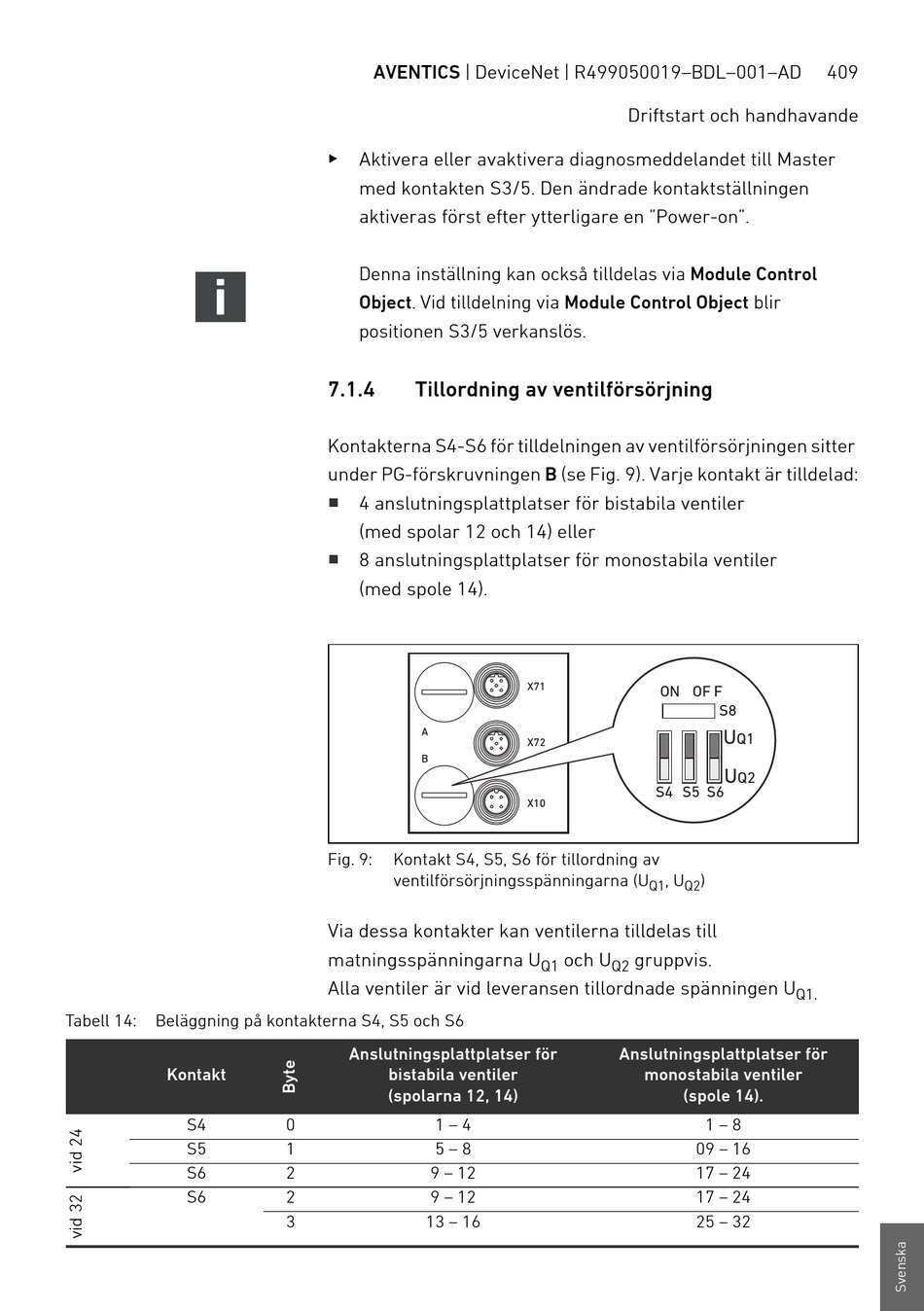

7.1.4 Tillordning av ventilförsörjning
Kontakterna S4-S6 för tilldelningen av ventilförsörjningen sitter
under PG-förskruvningen B (se Fig. 9). Varje kontakt är tilldelad:
W
4 anslutningsplattplatser för bistabila ventiler
(med spolar 12 och 14) eller
W
8 anslutningsplattplatser för monostabila ventiler
(med spole 14).
A
B
Fig. 9: Kontakt S4, S5, S6 för tillordning av
ventilförsörjningsspänningarna (U
Via dessa kontakter kan ventilerna tilldelas till
matningsspänningarna U
Alla ventiler är vid leveransen tillordnade spänningen U
Anslutningsplattplatser för
bistabila ventiler
(spolarna 12, 14)
0 1 – 4
1 5 – 8
2 9 – 12
2 9 – 12
3 13 – 16
Driftstart och handhavande
X71
ON OF F
X72
S4 S5 S6
X10
, U )
Q1 Q2
och U gruppvis.
Q1 Q2
Anslutningsplattplatser för
monostabila ventiler
(spole 14).
09 – 16
17 – 24
17 – 24
25 – 32
409
S8
U
Q1
U
Q2
Q1.
1 – 8
