Tabelle 20: Bedeutung der Diagnose-LEDs am Buskoppler
LED Signal
MNS rot
RUN blinkt grün
MNS blinkt rot
1)
Blinkfrequenz 1: 0,8 s an / 0,2 s aus
2)
Blinkfrequenz 2: 0,125 s an / 0,125 s aus
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Beschreibung
(Duplicate MAC-ID Fehler)
2)
Systemhalt durch Ausnahmefehler in Hard-/Firmware (Servicefall)
2)
7.5.2 Sensoren am Input-Modul überprüfen
Für Kontrollzwecke steht auf dem Eingangsmodul für jeden
Eingang eine LED zur Verfügung. Sie leuchtet auf, wenn der
Signalpegel „high" ist.
O
Überprüfen Sie vor der Inbetriebnahme die Funktionsfähigkeit
und Wirkungsweise der Sensoren durch Ablesen der LEDs.

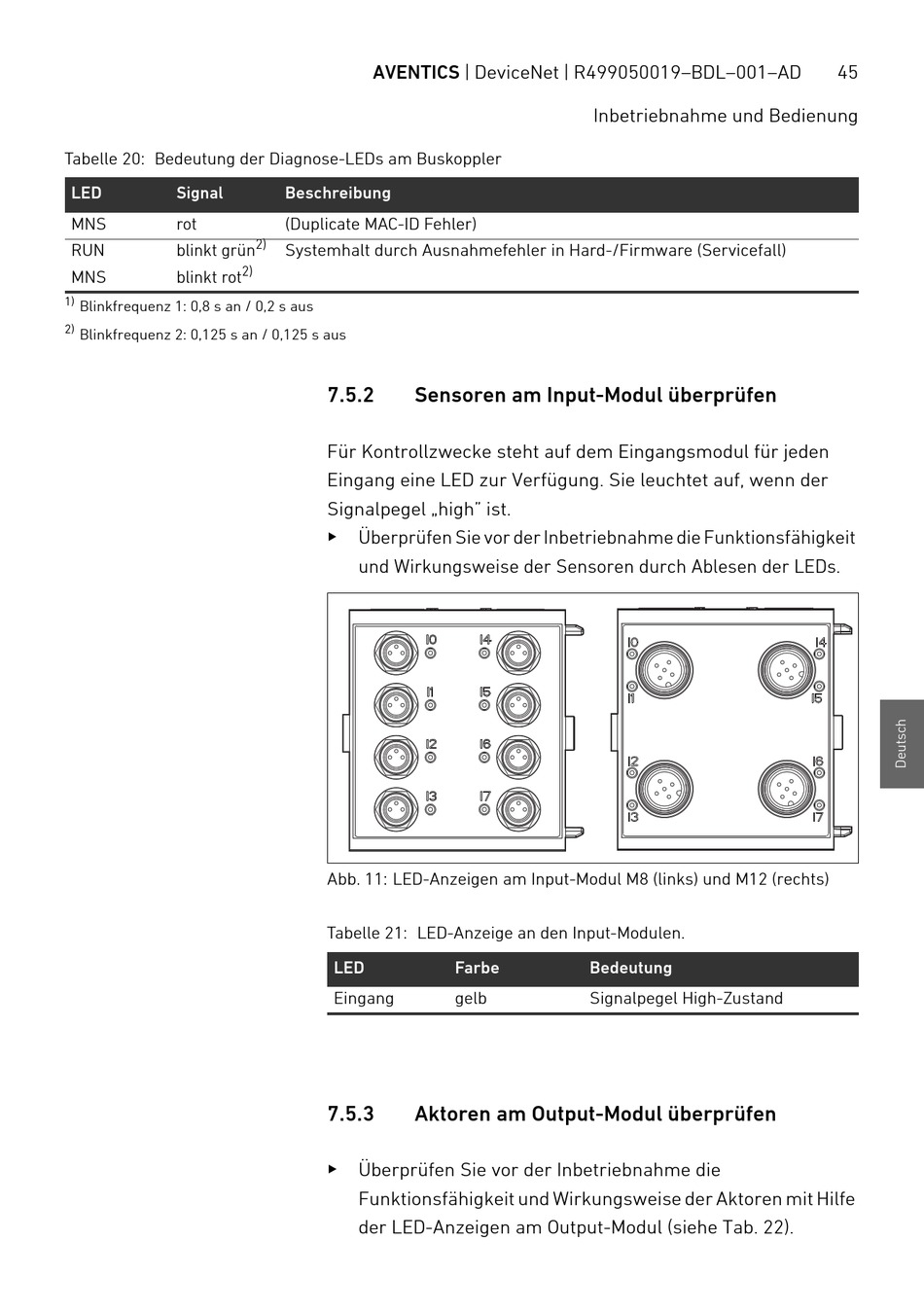

Abb. 11: LED-Anzeigen am Input-Modul M8 (links) und M12 (rechts)
Tabelle 21: LED-Anzeige an den Input-Modulen.
LED
Eingang
7.5.3 Aktoren am Output-Modul überprüfen
O
Überprüfen Sie vor der Inbetriebnahme die
Funktionsfähigkeit und Wirkungsweise der Aktoren mit Hilfe
der LED-Anzeigen am Output-Modul (siehe Tab. 22).
Inbetriebnahme und Bedienung
Farbe Bedeutung
gelb Signalpegel High-Zustand
45
