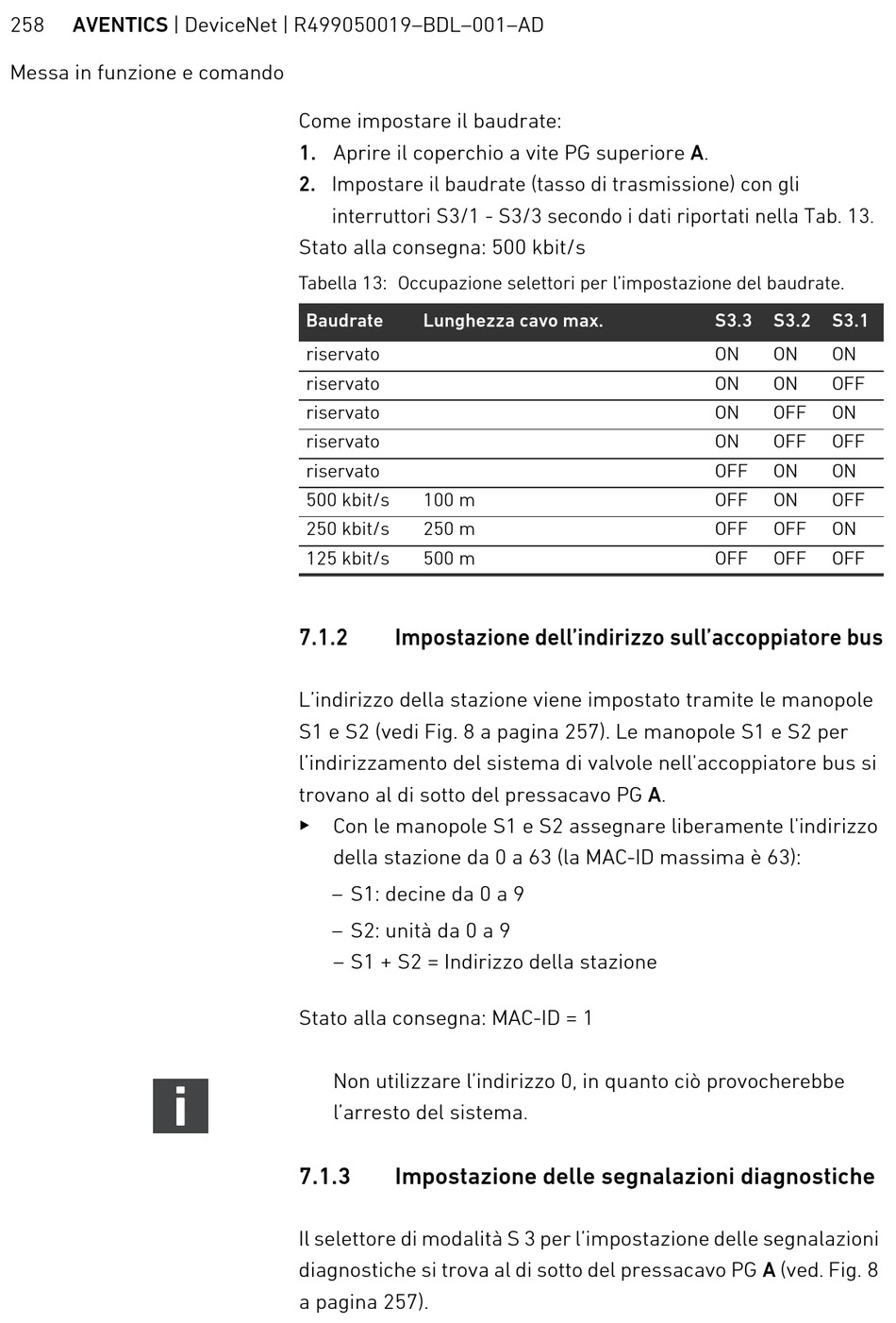

258 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Messa in funzione e comando
Come impostare il baudrate:
1. Aprire il coperchio a vite PG superiore A.
2. Impostare il baudrate (tasso di trasmissione) con gli
interruttori S3/1 - S3/3 secondo i dati riportati nella Tab. 13.
Stato alla consegna: 500 kbit/s
Tabella 13: Occupazione selettori per l'impostazione del baudrate.
Baudrate Lunghezza cavo max.
riservato
riservato
riservato
riservato
riservato
500 kbit/s 100 m
250 kbit/s 250 m
125 kbit/s 500 m
7.1.2

Impostazione dell'indirizzo sull'accoppiatore bus

L'indirizzo della stazione viene impostato tramite le manopole
S1 e S2 (vedi Fig. 8 a pagina 257). Le manopole S1 e S2 per
l'indirizzamento del sistema di valvole nell'accoppiatore bus si
trovano al di sotto del pressacavo PG A.
O
Con le manopole S1 e S2 assegnare liberamente l'indirizzo
della stazione da 0 a 63 (la MAC-ID massima è 63):
– S1: decine da 0 a 9
– S2: unità da 0 a 9
– S1 + S2 = Indirizzo della stazione
Stato alla consegna: MAC-ID = 1
Non utilizzare l'indirizzo 0, in quanto ciò provocherebbe
l'arresto del sistema.
7.1.3

Impostazione delle segnalazioni diagnostiche

Il selettore di modalità S 3 per l'impostazione delle segnalazioni
diagnostiche si trova al di sotto del pressacavo PG A (ved. Fig. 8
a pagina 257).
S3.3 S3.2 S3.1
ON ON ON
ON ON OFF
ON OFF ON
ON OFF OFF
OFF ON ON
OFF ON OFF
OFF OFF ON
OFF OFF OFF
