420 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Driftstart och handhavande

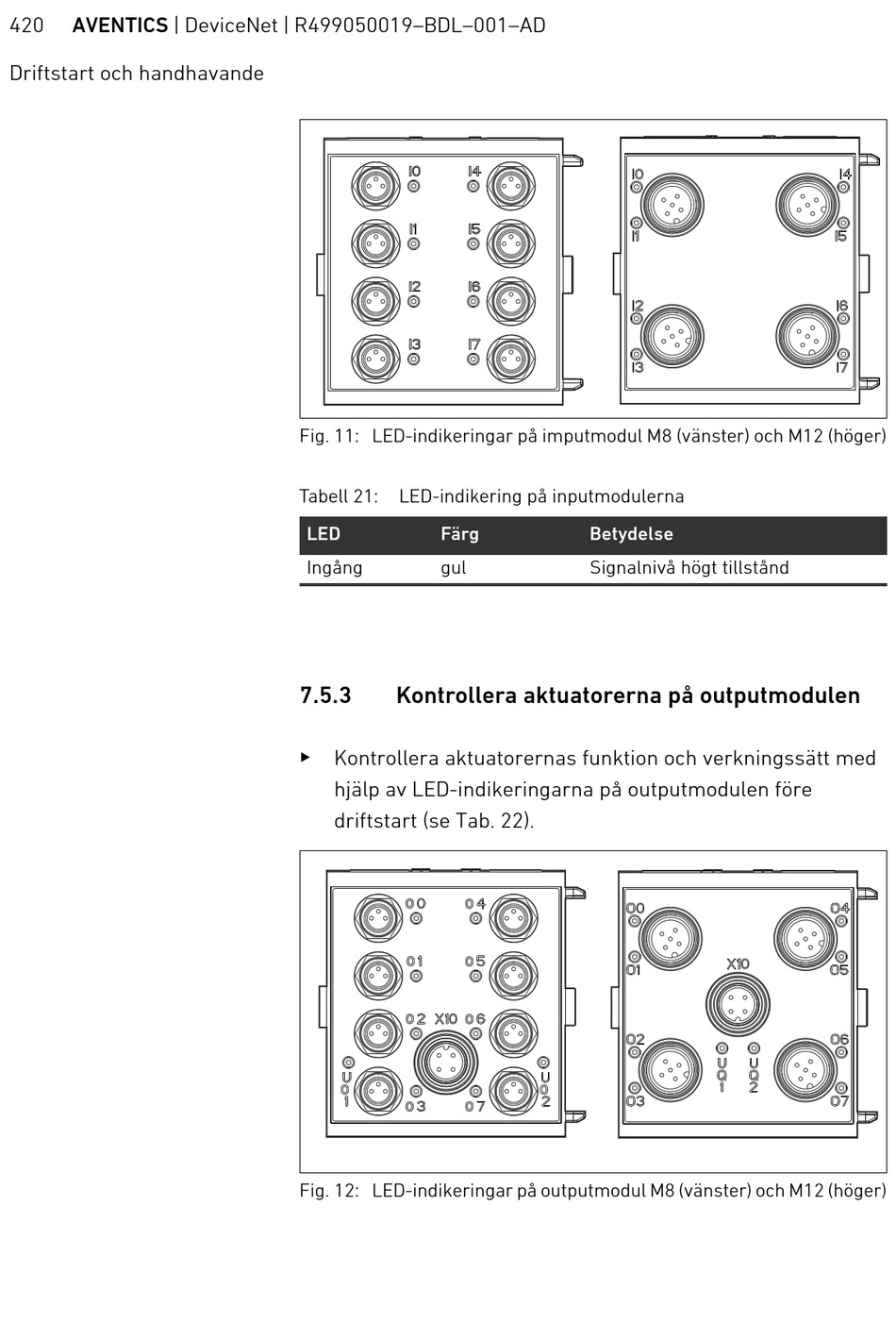

Fig. 11: LED-indikeringar på imputmodul M8 (vänster) och M12 (höger)
Tabell 21: LED-indikering på inputmodulerna
LED Färg
Ingång gul
7.5.3 Kontrollera aktuatorerna på outputmodulen
O
Kontrollera aktuatorernas funktion och verkningssätt med
hjälp av LED-indikeringarna på outputmodulen före
driftstart (se Tab. 22).
O O
O
O
O
O
O
O O
Fig. 12: LED-indikeringar på outputmodul M8 (vänster) och M12 (höger)
Betydelse
Signalnivå högt tillstånd
O
