332 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montaje
Puesta a tierra en el
VS HF04
Puesta a tierra en el
VS HF03 LG
6.3.7 Conexión FE
O
Para descargar averías CEM, conecte a tierra la conexión FE
(1) a la placa final EP del VS mediante un conducto de baja
impedancia.
Sección transversal del cable recomendada: 10 mm
En estado de suministro, el tornillo para la conexión FE está
montado en la placa final EP del VS. Opcionalmente la conexión
FE también se puede realizar en la placa final E (2) (véase
también Fig. 1 en la pág 316).
O
Para ello, desatornille el tornillo para la conexión FE de la
placa final EP del VS (1) y atorníllelo en la placa final E (2). A
continuación, establezca allí la conexión a tierra.

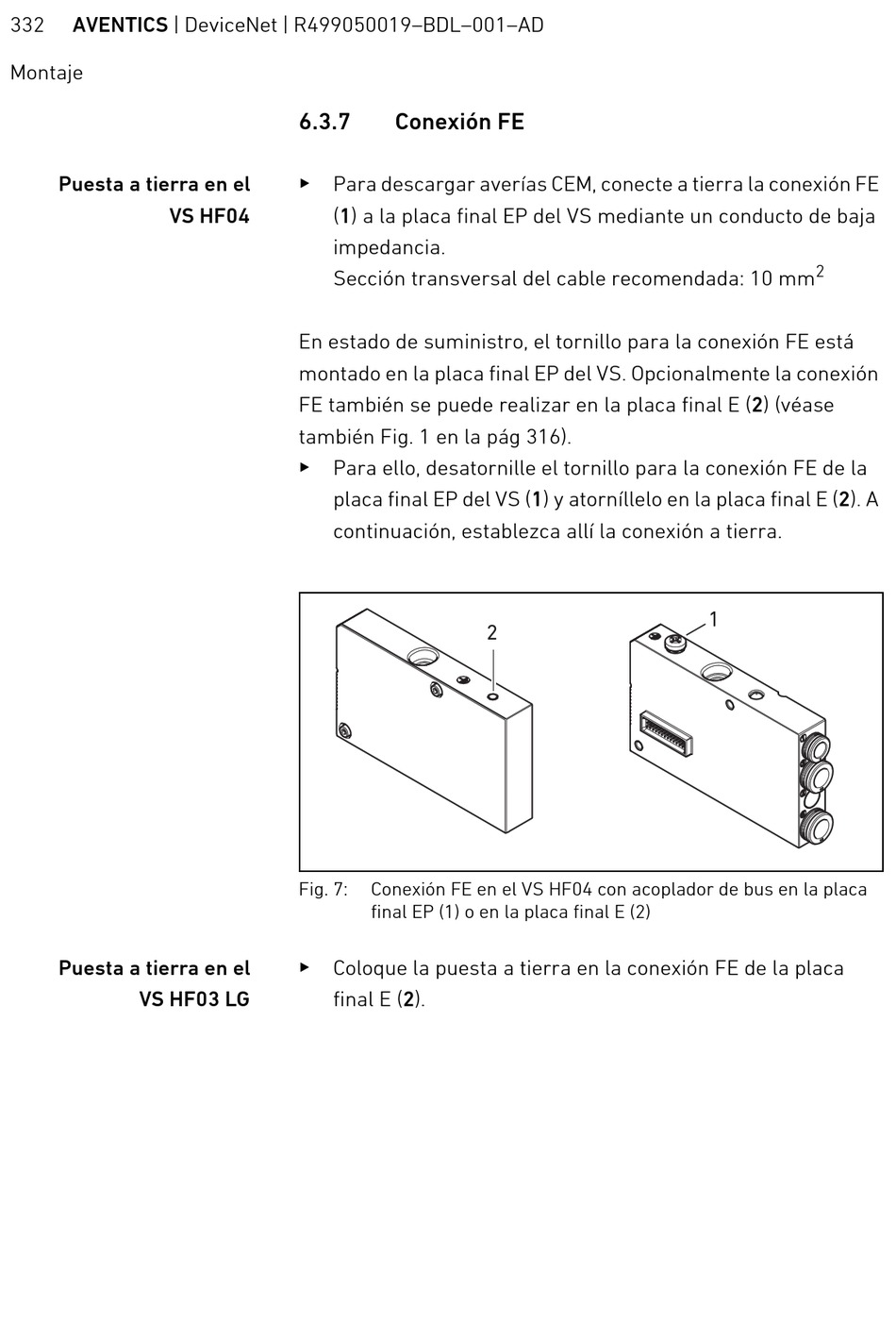

Fig. 7: Conexión FE en el VS HF04 con acoplador de bus en la placa
final EP (1) o en la placa final E (2)
O
Coloque la puesta a tierra en la conexión FE de la placa
final E (2).
2
2
1
