162 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Description de l'appareil
2
1
7

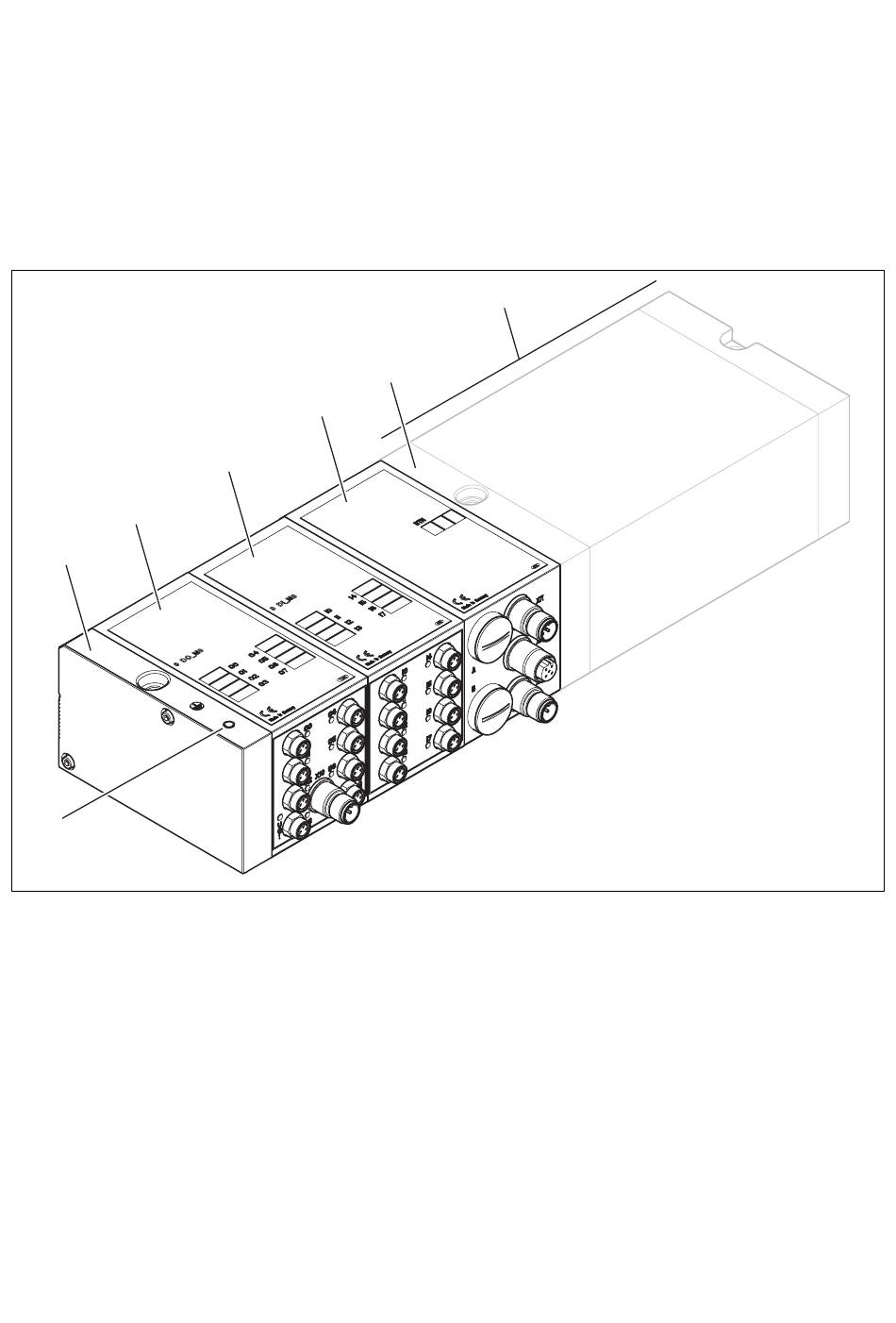

Fig. 1 : Vue d'ensemble exemple de configuration du coupleur de bus avec modules E/S et VS monté
1 Embase terminale E
2 Module de sortie
3 Module d'entrée
4 Coupleur de bus, type design B
1)
6 modules max. (modules d'entrée et/ou de sortie) peuvent être branchés de manière indifférente
(par ex. 3 modules d'entrée et 3 modules de sortie).
2)
Avec mode d'emploi à part.
5.1
Selon la commande, le système de distributeurs est constitué
des composants représentés à la fig. 1 :
4
3
1)
1)
Vue d'ensemble du système de
distributeurs et des modules
6
5
5 Embase terminale EP pour HF03LG ou HF04
6 Porte-distributeurs
7 Raccord FE sur l'embase terminale E
2)
