Gerätebeschreibung

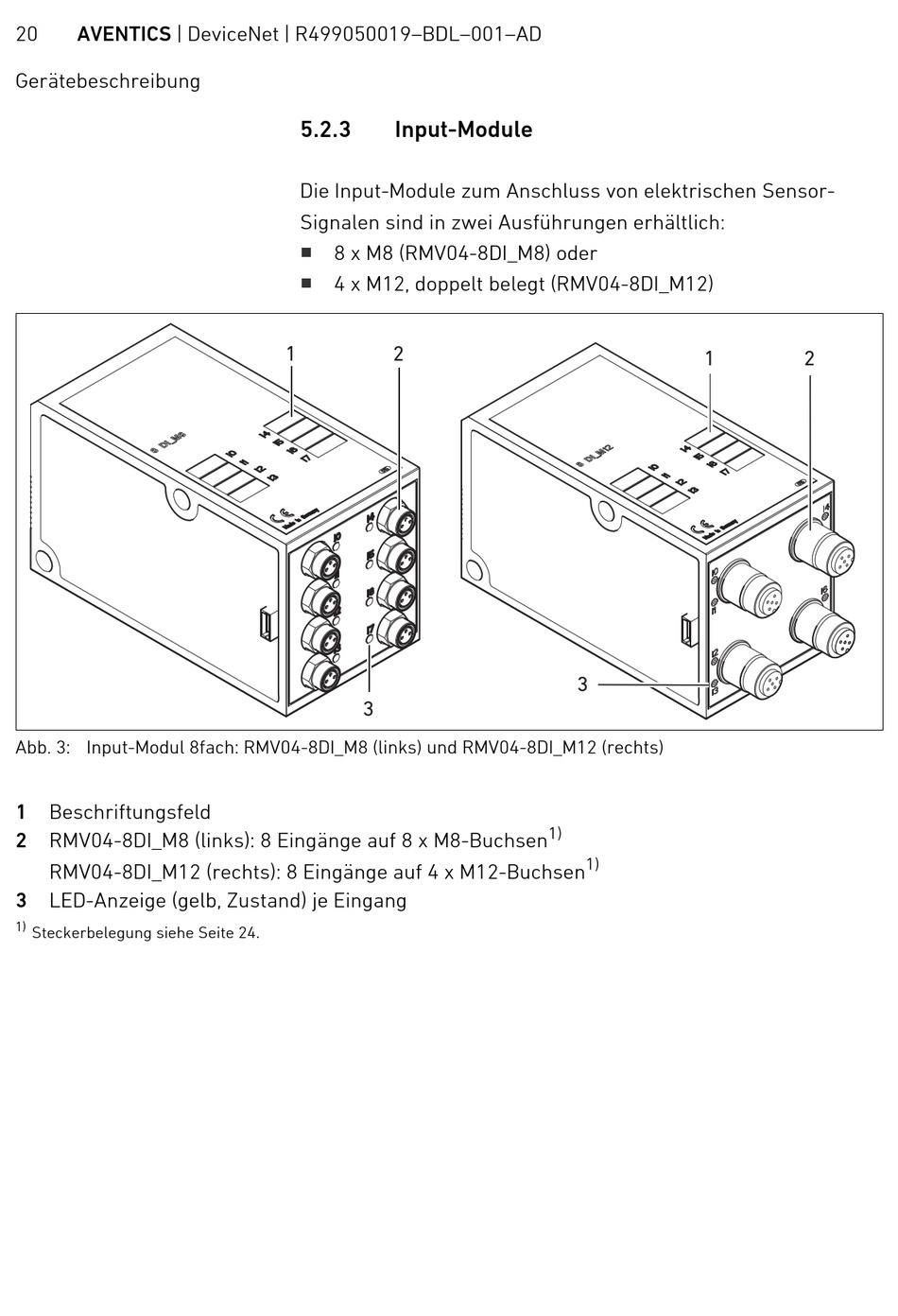

Abb. 3: Input-Modul 8fach: RMV04-8DI_M8 (links) und RMV04-8DI_M12 (rechts)
1 Beschriftungsfeld
2 RMV04-8DI_M8 (links): 8 Eingänge auf 8 x M8-Buchsen
RMV04-8DI_M12 (rechts): 8 Eingänge auf 4 x M12-Buchsen
3 LED-Anzeige (gelb, Zustand) je Eingang
1)
Steckerbelegung siehe Seite 24.
5.2.3

Input-Module

Die Input-Module zum Anschluss von elektrischen Sensor-
Signalen sind in zwei Ausführungen erhältlich:
W
8 x M8 (RMV04-8DI_M8) oder
W
4 x M12, doppelt belegt (RMV04-8DI_M12)
1 2
3
1
3
1)
1)
2
