6

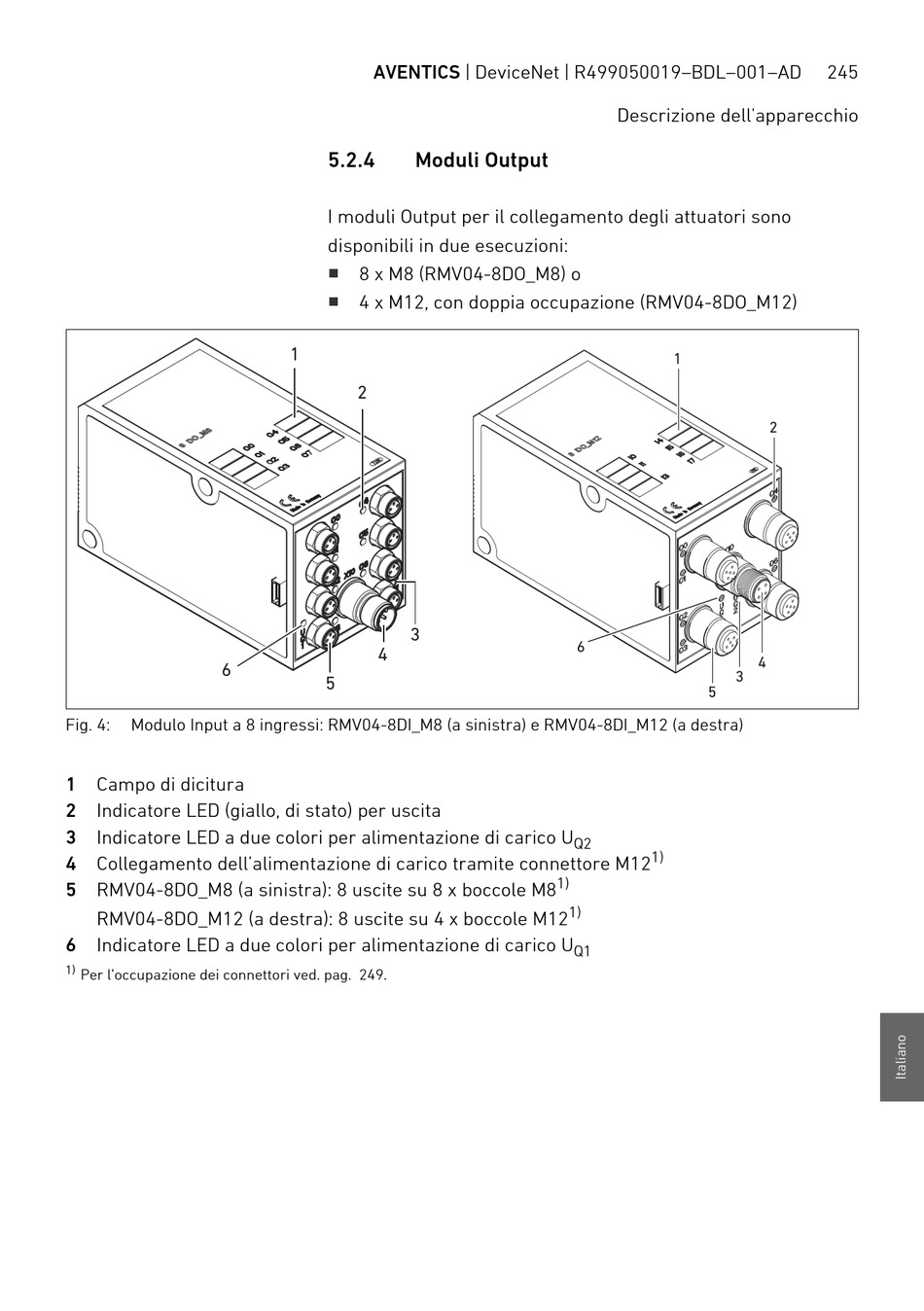

Fig. 4:
Modulo Input a 8 ingressi: RMV04-8DI_M8 (a sinistra) e RMV04-8DI_M12 (a destra)
1 Campo di dicitura
2 Indicatore LED (giallo, di stato) per uscita
3 Indicatore LED a due colori per alimentazione di carico U
4 Collegamento dell'alimentazione di carico tramite connettore M12
5 RMV04-8DO_M8 (a sinistra): 8 uscite su 8 x boccole M8
RMV04-8DO_M12 (a destra): 8 uscite su 4 x boccole M12
6 Indicatore LED a due colori per alimentazione di carico U
1)
Per l'occupazione dei connettori ved. pag. 249.
AVENTICS | DeviceNet | R499050019–BDL–001–AD
5.2.4
Moduli Output
I moduli Output per il collegamento degli attuatori sono
disponibili in due esecuzioni:
W
8 x M8 (RMV04-8DO_M8) o
W
4 x M12, con doppia occupazione (RMV04-8DO_M12)
1
2
3
4
5
Descrizione dell'apparecchio
1
6
5
Q2
1)
1)
1)
Q1
245
2
4
3
