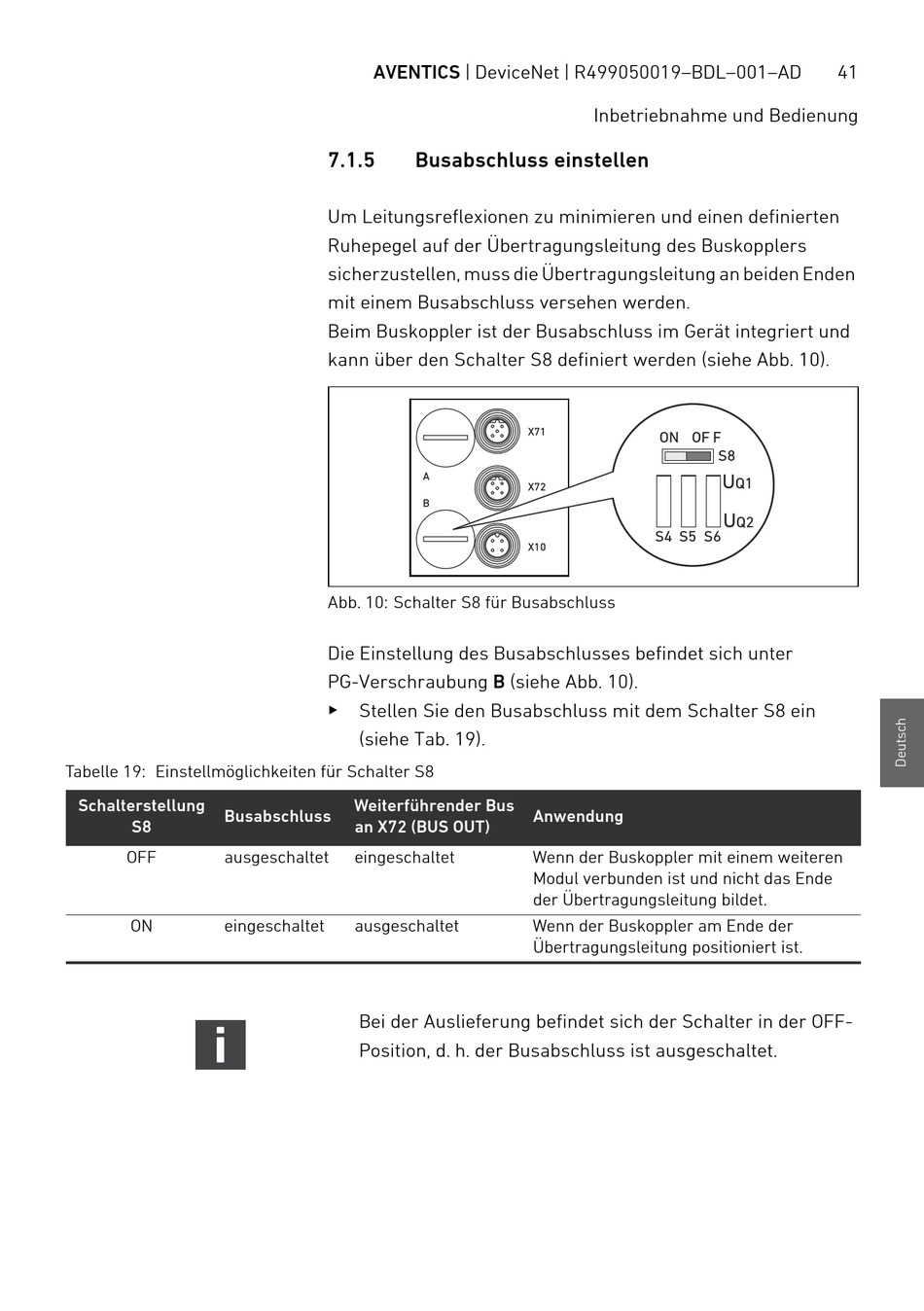

Busabschluss Einstellen - Aventics CMS, B-Design Betriebsanleitung

Tabelle 19: Einstellmöglichkeiten für Schalter S8
Schalterstellung
Busabschluss
S8
OFF ausgeschaltet
ON eingeschaltet
AVENTICS | DeviceNet | R499050019–BDL–001–AD
7.1.5

Busabschluss einstellen

Um Leitungsreflexionen zu minimieren und einen definierten
Ruhepegel auf der Übertragungsleitung des Buskopplers
sicherzustellen, muss die Übertragungsleitung an beiden Enden
mit einem Busabschluss versehen werden.
Beim Buskoppler ist der Busabschluss im Gerät integriert und
kann über den Schalter S8 definiert werden (siehe Abb. 10).
A
B
Abb. 10: Schalter S8 für Busabschluss
Die Einstellung des Busabschlusses befindet sich unter
PG-Verschraubung B (siehe Abb. 10).
O
Stellen Sie den Busabschluss mit dem Schalter S8 ein
(siehe Tab. 19).
Weiterführender Bus
an X72 (BUS OUT)
eingeschaltet
ausgeschaltet
Bei der Auslieferung befindet sich der Schalter in der OFF-
Position, d. h. der Busabschluss ist ausgeschaltet.
Inbetriebnahme und Bedienung
X71
ON OF F
X72
S4 S5 S6
X10
Anwendung
Wenn der Buskoppler mit einem weiteren
Modul verbunden ist und nicht das Ende
der Übertragungsleitung bildet.
Wenn der Buskoppler am Ende der
Übertragungsleitung positioniert ist.
41
S8
U
Q1
U
Q2
