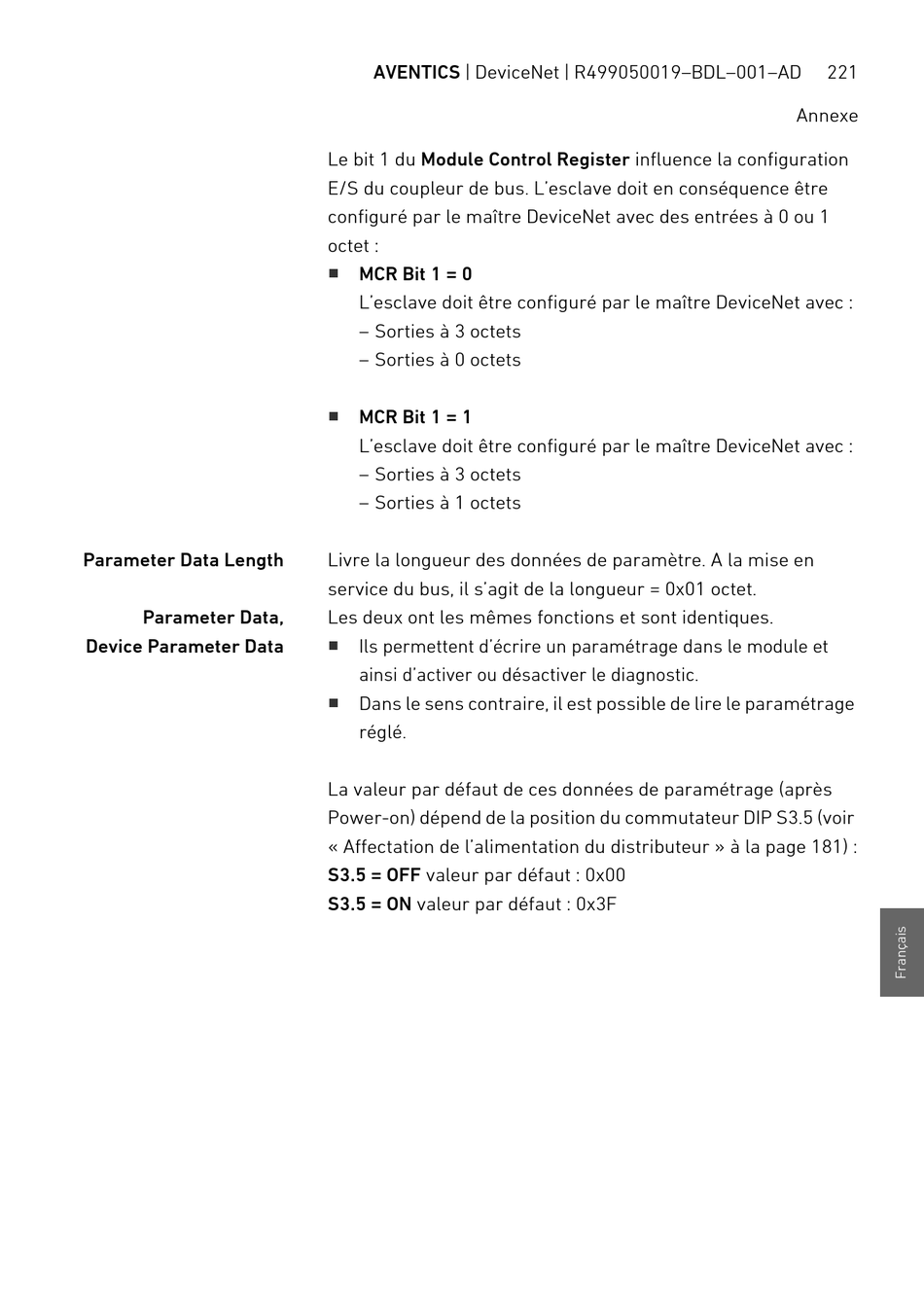

Aventics CMS, B-Design Betriebsanleitung Seite 221

Parameter Data Length
Parameter Data,
Device Parameter Data
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Le bit 1 du Module Control Register influence la configuration
E/S du coupleur de bus. L'esclave doit en conséquence être
configuré par le maître DeviceNet avec des entrées à 0 ou 1
octet :
W
MCR Bit 1 = 0
L'esclave doit être configuré par le maître DeviceNet avec :
– Sorties à 3 octets
– Sorties à 0 octets
W
MCR Bit 1 = 1
L'esclave doit être configuré par le maître DeviceNet avec :
– Sorties à 3 octets
– Sorties à 1 octets
Livre la longueur des données de paramètre. A la mise en
service du bus, il s'agit de la longueur = 0x01 octet.
Les deux ont les mêmes fonctions et sont identiques.
W
Ils permettent d'écrire un paramétrage dans le module et
ainsi d'activer ou désactiver le diagnostic.
W
Dans le sens contraire, il est possible de lire le paramétrage
réglé.
La valeur par défaut de ces données de paramétrage (après
Power-on) dépend de la position du commutateur DIP S3.5 (voir
« Affectation de l'alimentation du distributeur » à la page 181) :
S3.5 = OFF valeur par défaut : 0x00
S3.5 = ON valeur par défaut : 0x3F
221
Annexe
