250 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montaggio
1
1
2
6.3.2
1. Impostare l'occupazione dei pin dei connettori corretta (ved.
Tab. 5 a pagina 249), se non si utilizzano cavi confezionati.

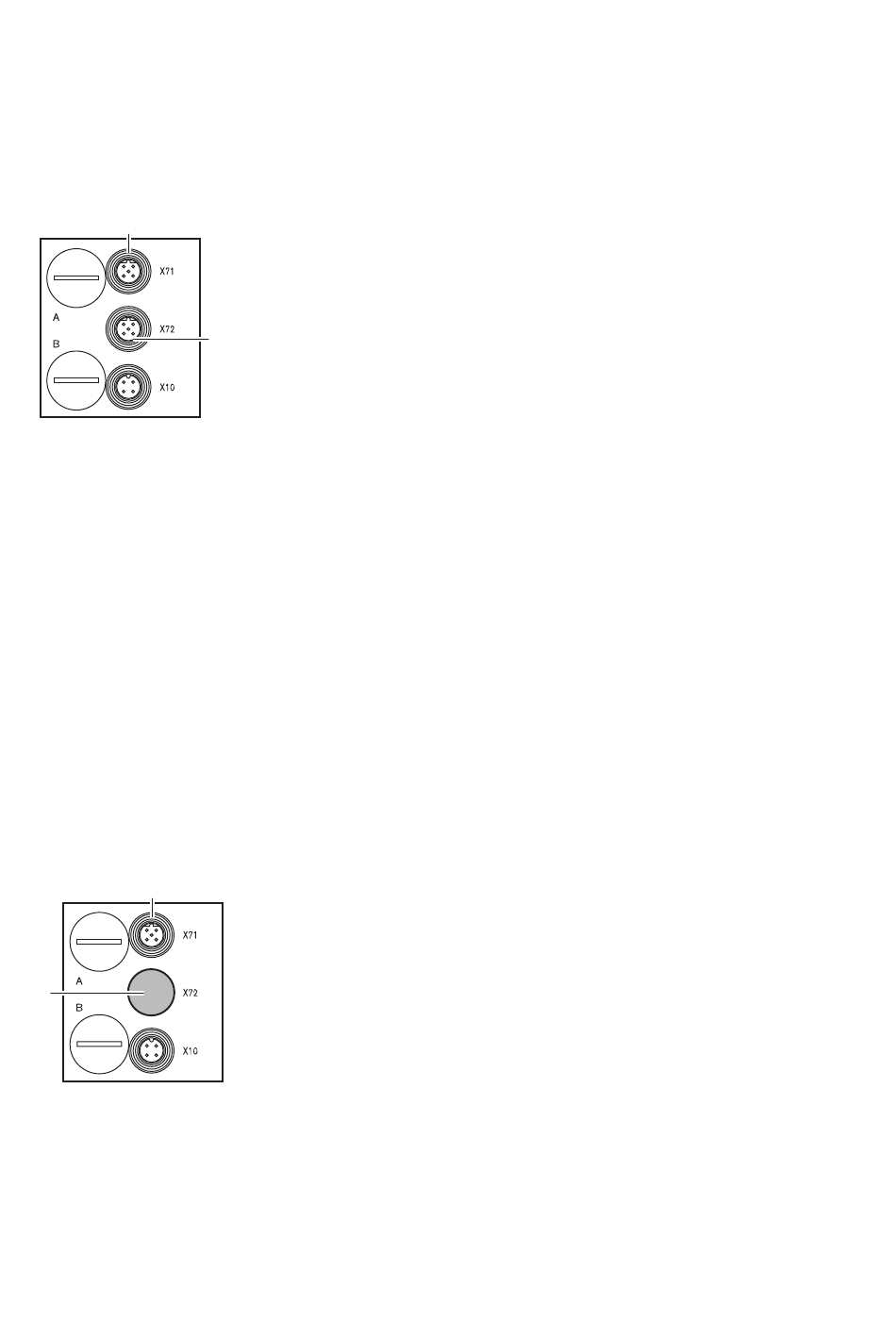

2. Collegare il cavo bus in entrata a X71 (1).
3. Svitare il pressacavo PG B.
4. Collegare il cavo bus in uscita al modulo successivo tramite
2
l'uscita X72 (2).
5. Posizionare l'interruttore S8 su "OFF" (terminazione
bus = OFF, vedi „Impostazione terminazione bus" a
pagina 266).
6. Riavvitare il pressacavo PG B, assicurandosi che l' anello di
tenuta sia posizionato correttamente.
7. Se vengono utilizzati cavi non confezionati e connettori con
corpo in metallo, collegare la schermatura ad entrambi i lati
del cavo bus direttamente al corpo del connettore (corpo
EMC). In questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia collegato
in modo fisso a quello dell'accoppiatore bus.
6.3.3
1. Impostare l'occupazione dei pin dei connettori corretta (ved.
Tab. 5 a pagina 249), se non si utilizzano cavi confezionati.
2. Collegare il cavo bus a X71 (1).
3. Svitare il pressacavo PG.
4. Terminare il bus con l'interruttore S8 (interruttore in
posizione "ON") tramite la terminazione bus interna
disponibile (vedi "Impostazione terminazione bus" a
pagina 266).
5. Riavvitare il pressacavo PG B, assicurandosi che l'anello di
tenuta sia posizionato correttamente.
6. Dotare la presa X72 (BUS OUT) di un tappo di protezione (2).
7. Se vengono utilizzati cavi non confezionati e connettori con
corpo in metallo, collegare la schermatura ad entrambi i lati
del cavo bus direttamente al corpo del connettore (corpo
Collegamento dell'accoppiatore bus come
stazione intermedia
Collegamento dell'accoppiatore bus come
ultima stazione
