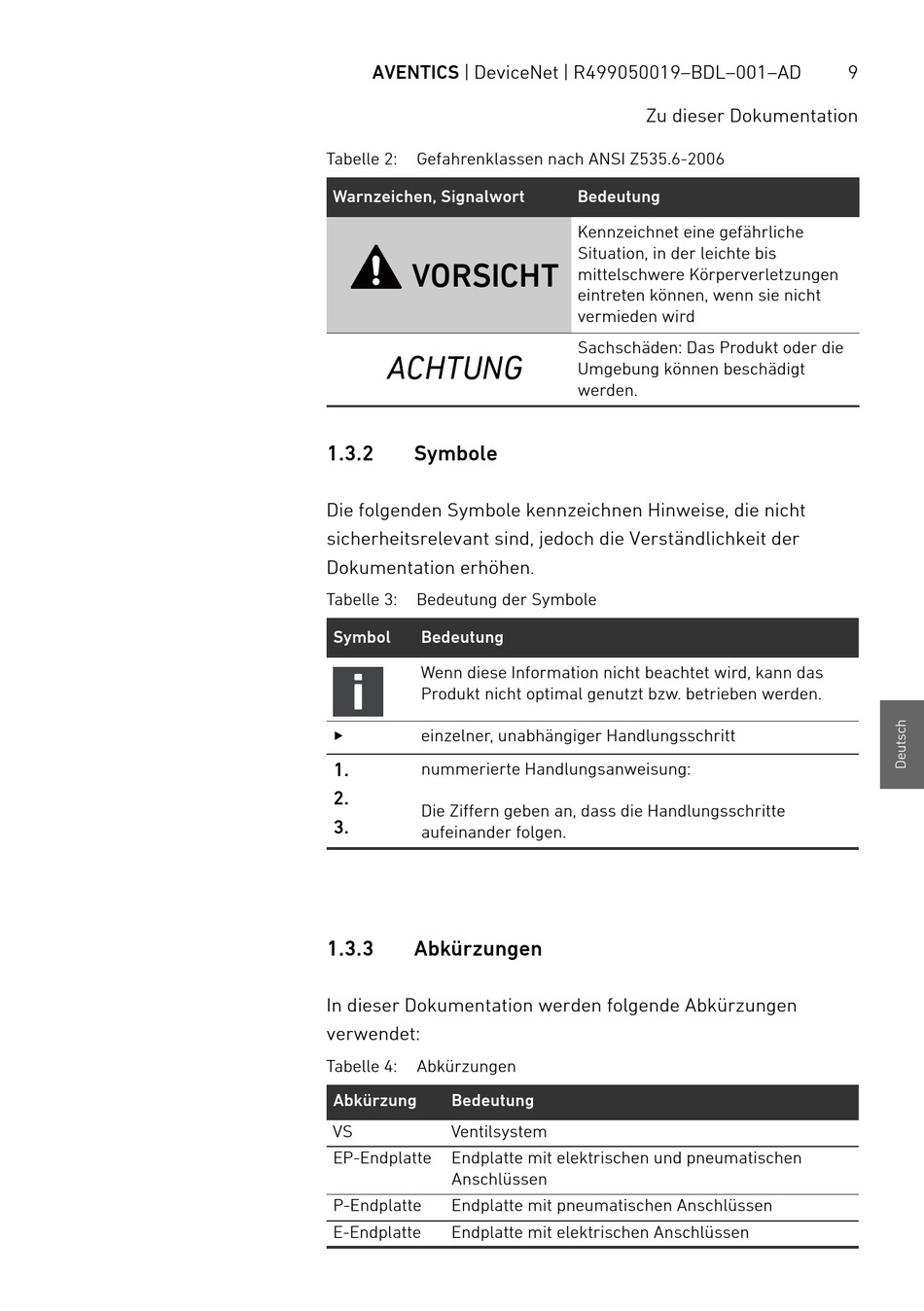

Symbole; Abkürzungen - Aventics CMS, B-Design Betriebsanleitung

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006
Warnzeichen, Signalwort
VORSICHT
ACHTUNG
1.3.2

Symbole

Die folgenden Symbole kennzeichnen Hinweise, die nicht
sicherheitsrelevant sind, jedoch die Verständlichkeit der
Dokumentation erhöhen.
Tabelle 3: Bedeutung der Symbole
Symbol Bedeutung
Wenn diese Information nicht beachtet wird, kann das
Produkt nicht optimal genutzt bzw. betrieben werden.
O
einzelner, unabhängiger Handlungsschritt
1. nummerierte Handlungsanweisung:
2.
Die Ziffern geben an, dass die Handlungsschritte
3.
aufeinander folgen.
1.3.3 Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen
verwendet:
Tabelle 4: Abkürzungen
Abkürzung Bedeutung
VS Ventilsystem
EP-Endplatte Endplatte mit elektrischen und pneumatischen
Anschlüssen
P-Endplatte Endplatte mit pneumatischen Anschlüssen
E-Endplatte Endplatte mit elektrischen Anschlüssen
Zu dieser Dokumentation
Bedeutung
Kennzeichnet eine gefährliche
Situation, in der leichte bis
mittelschwere Körperverletzungen
eintreten können, wenn sie nicht
vermieden wird
Sachschäden: Das Produkt oder die
Umgebung können beschädigt
werden.
9
