AVENTICS | DeviceNet | R499050019–BDL–001–AD

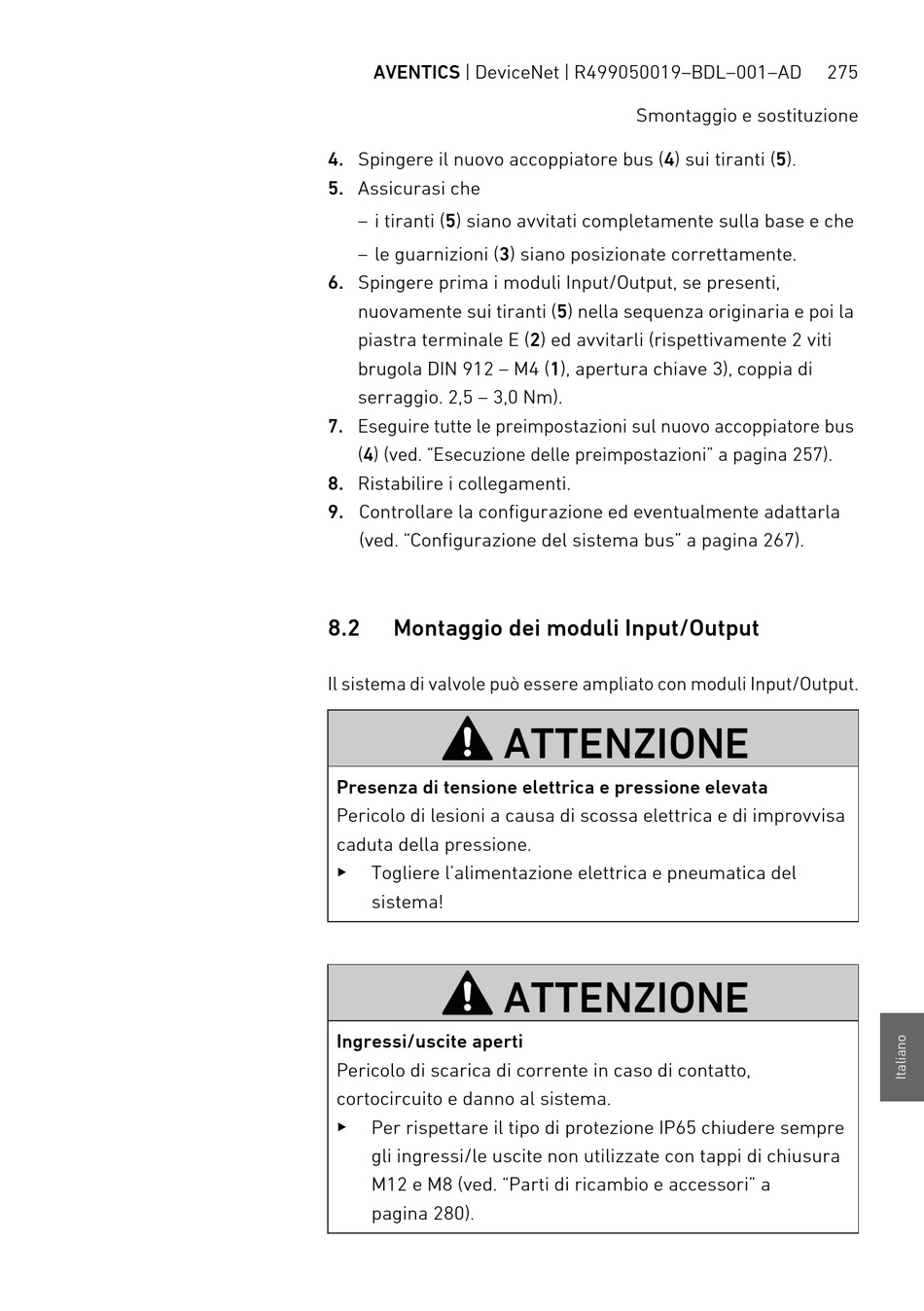

4. Spingere il nuovo accoppiatore bus (4) sui tiranti (5).
5. Assicurasi che
– i tiranti (5) siano avvitati completamente sulla base e che
– le guarnizioni (3) siano posizionate correttamente.
6. Spingere prima i moduli Input/Output, se presenti,
nuovamente sui tiranti (5) nella sequenza originaria e poi la
piastra terminale E (2) ed avvitarli (rispettivamente 2 viti
brugola DIN 912 – M4 (1), apertura chiave 3), coppia di
serraggio. 2,5 – 3,0 Nm).
7. Eseguire tutte le preimpostazioni sul nuovo accoppiatore bus
(4) (ved. "Esecuzione delle preimpostazioni" a pagina 257).
8. Ristabilire i collegamenti.
9. Controllare la configurazione ed eventualmente adattarla
(ved. "Configurazione del sistema bus" a pagina 267).
8.2

Montaggio dei moduli Input/Output

Il sistema di valvole può essere ampliato con moduli Input/Output.
Presenza di tensione elettrica e pressione elevata
Pericolo di lesioni a causa di scossa elettrica e di improvvisa
caduta della pressione.
O
Togliere l'alimentazione elettrica e pneumatica del
sistema!
Ingressi/uscite aperti
Pericolo di scarica di corrente in caso di contatto,
cortocircuito e danno al sistema.
O
Per rispettare il tipo di protezione IP65 chiudere sempre
gli ingressi/le uscite non utilizzate con tappi di chiusura
M12 e M8 (ved. "Parti di ricambio e accessori" a
pagina 280).
Smontaggio e sostituzione
ATTENZIONE
ATTENZIONE
275
