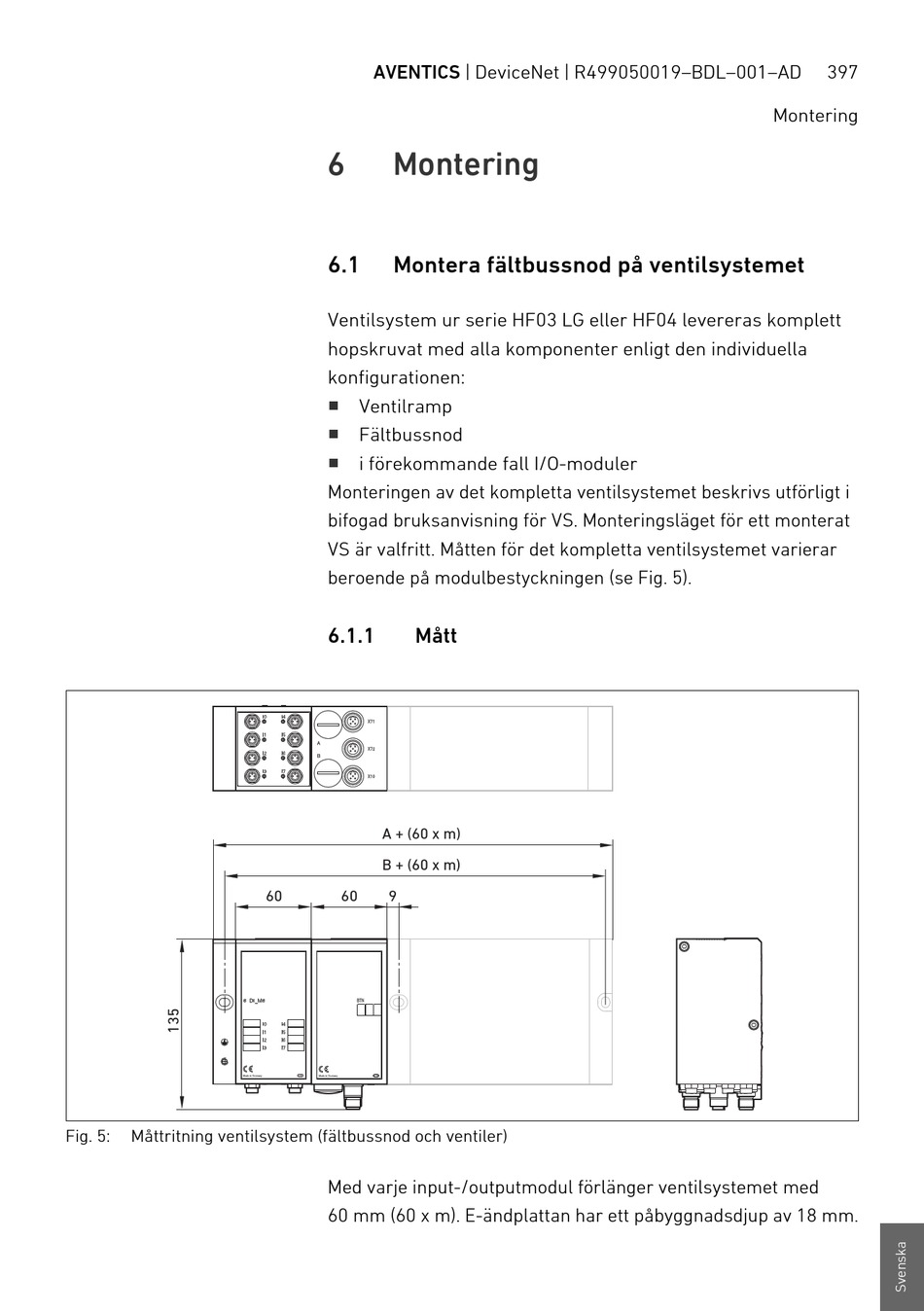

Fig. 5: Måttritning ventilsystem (fältbussnod och ventiler)
AVENTICS | DeviceNet | R499050019–BDL–001–AD
6

Montering

6.1 Montera fältbussnod på ventilsystemet
Ventilsystem ur serie HF03 LG eller HF04 levereras komplett
hopskruvat med alla komponenter enligt den individuella
konfigurationen:
W
Ventilramp
W
Fältbussnod
W
i förekommande fall I/O-moduler
Monteringen av det kompletta ventilsystemet beskrivs utförligt i
bifogad bruksanvisning för VS. Monteringsläget för ett monterat
VS är valfritt. Måtten för det kompletta ventilsystemet varierar
beroende på modulbestyckningen (se Fig. 5).
6.1.1 Mått
A + (60 x m)
B + (60 x m)
60 60 9
Med varje input-/outputmodul förlänger ventilsystemet med
60 mm (60 x m). E-ändplattan har ett påbyggnadsdjup av 18 mm.
397
Montering
