AVENTICS | DeviceNet | R499050019–BDL–001–AD
7

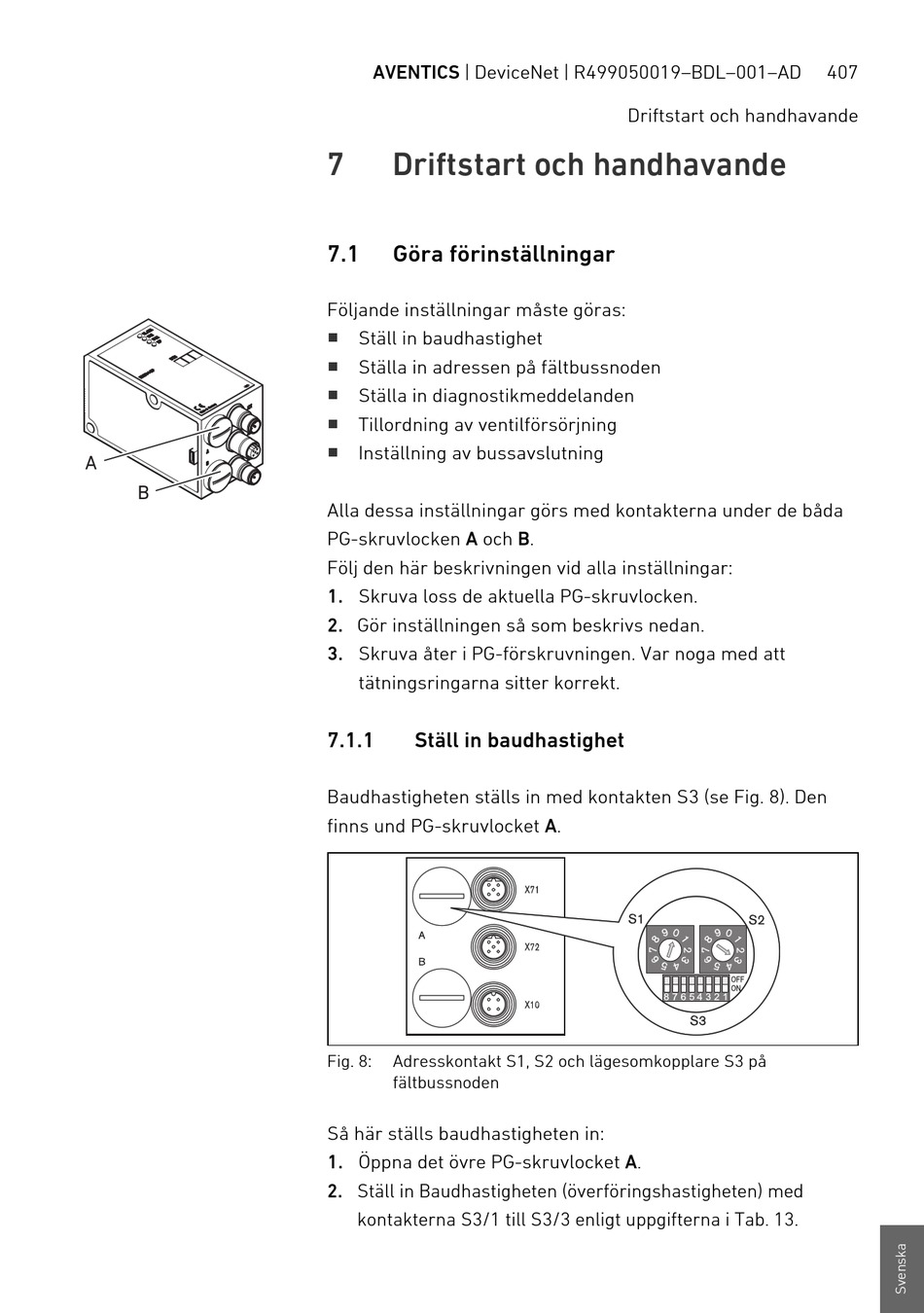

Driftstart och handhavande

7.1 Göra förinställningar
Följande inställningar måste göras:
W
Ställ in baudhastighet
W
Ställa in adressen på fältbussnoden
W
Ställa in diagnostikmeddelanden
W
Tillordning av ventilförsörjning
W
Inställning av bussavslutning
Alla dessa inställningar görs med kontakterna under de båda
PG-skruvlocken A och B.
Följ den här beskrivningen vid alla inställningar:
1. Skruva loss de aktuella PG-skruvlocken.
2. Gör inställningen så som beskrivs nedan.
3. Skruva åter i PG-förskruvningen. Var noga med att
tätningsringarna sitter korrekt.
7.1.1 Ställ in baudhastighet
Baudhastigheten ställs in med kontakten S3 (se Fig. 8). Den
finns und PG-skruvlocket A.
Fig. 8: Adresskontakt S1, S2 och lägesomkopplare S3 på
fältbussnoden
Så här ställs baudhastigheten in:
1. Öppna det övre PG-skruvlocket A.
2. Ställ in Baudhastigheten (överföringshastigheten) med
kontakterna S3/1 till S3/3 enligt uppgifterna i Tab. 13.
Driftstart och handhavande
