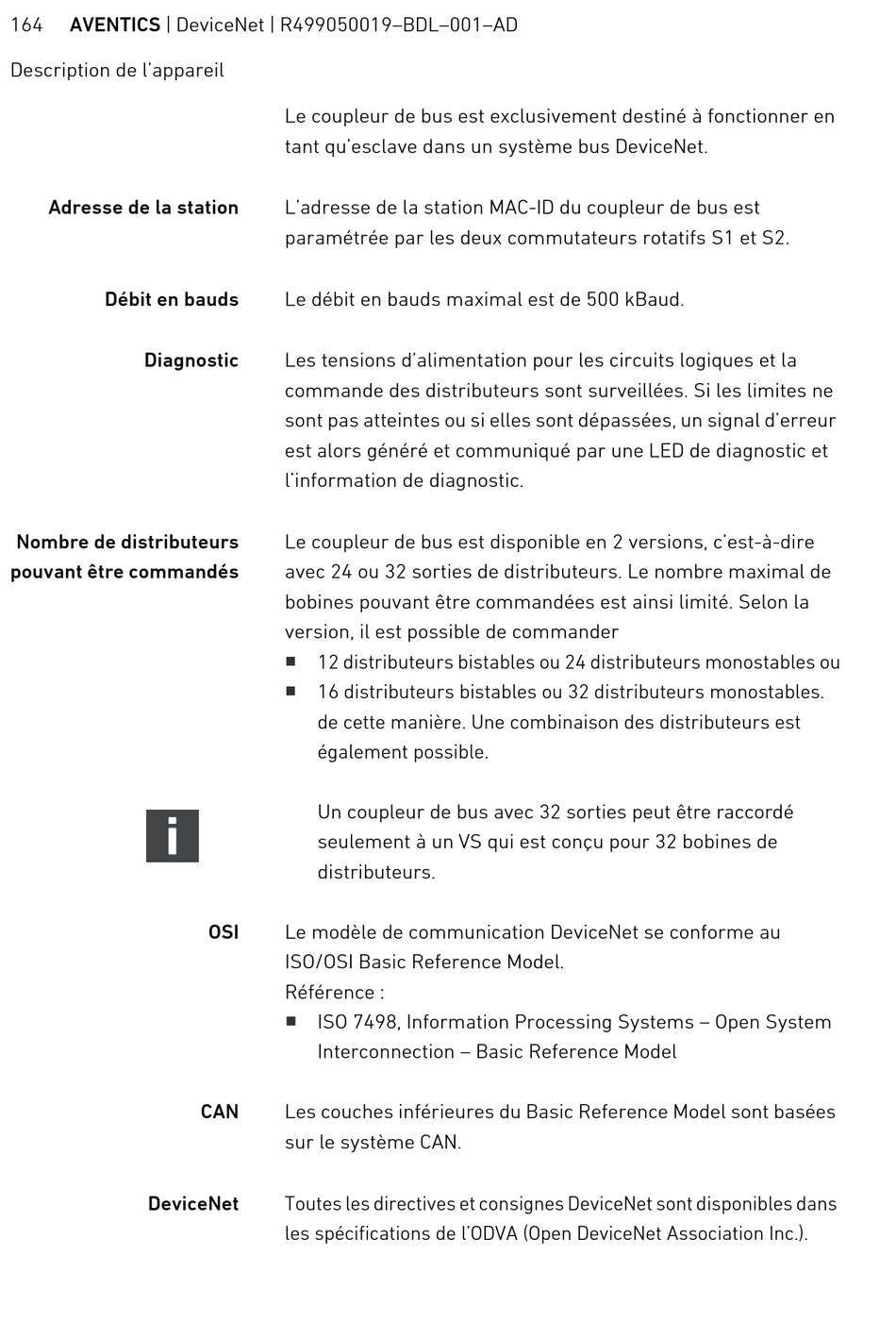

164 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Description de l'appareil
Adresse de la station
Débit en bauds
Diagnostic
Nombre de distributeurs
pouvant être commandés
DeviceNet
Le coupleur de bus est exclusivement destiné à fonctionner en
tant qu'esclave dans un système bus DeviceNet.
L'adresse de la station MAC-ID du coupleur de bus est
paramétrée par les deux commutateurs rotatifs S1 et S2.
Le débit en bauds maximal est de 500 kBaud.
Les tensions d'alimentation pour les circuits logiques et la
commande des distributeurs sont surveillées. Si les limites ne
sont pas atteintes ou si elles sont dépassées, un signal d'erreur
est alors généré et communiqué par une LED de diagnostic et
l'information de diagnostic.
Le coupleur de bus est disponible en 2 versions, c'est-à-dire
avec 24 ou 32 sorties de distributeurs. Le nombre maximal de
bobines pouvant être commandées est ainsi limité. Selon la
version, il est possible de commander
W
12 distributeurs bistables ou 24 distributeurs monostables ou
W
16 distributeurs bistables ou 32 distributeurs monostables.
de cette manière. Une combinaison des distributeurs est
également possible.
Un coupleur de bus avec 32 sorties peut être raccordé
seulement à un VS qui est conçu pour 32 bobines de
distributeurs.
OSI Le modèle de communication DeviceNet se conforme au
ISO/OSI Basic Reference Model.
Référence :
W
ISO 7498, Information Processing Systems – Open System
Interconnection – Basic Reference Model
CAN Les couches inférieures du Basic Reference Model sont basées
sur le système CAN.
Toutes les directives et consignes DeviceNet sont disponibles dans
les spécifications de l'ODVA (Open DeviceNet Association Inc.).
