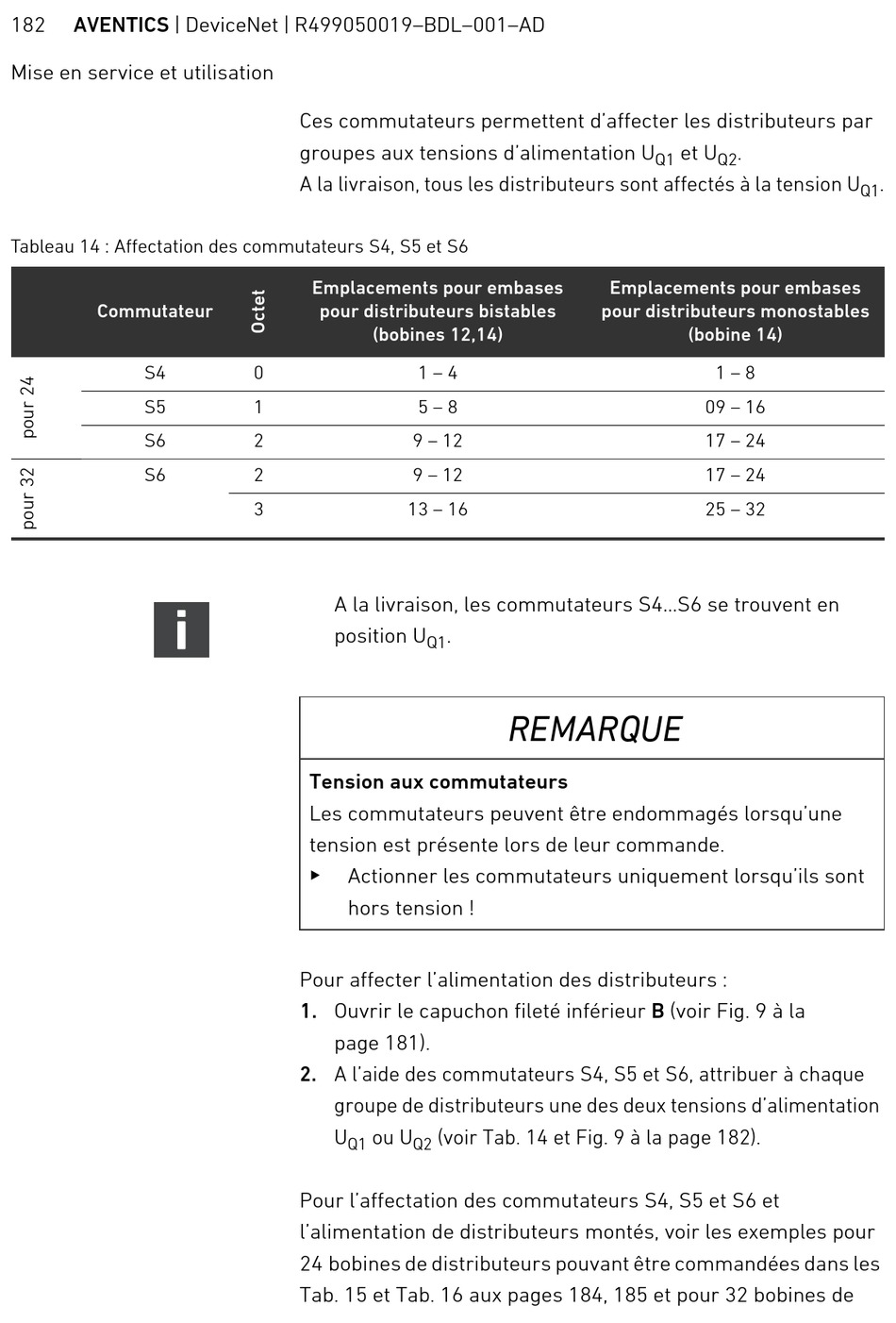

182 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Mise en service et utilisation
Tableau 14 : Affectation des commutateurs S4, S5 et S6
Commutateur
S4
S5
S6
S6
Ces commutateurs permettent d'affecter les distributeurs par
groupes aux tensions d'alimentation U
A la livraison, tous les distributeurs sont affectés à la tension U
Emplacements pour embases
pour distributeurs bistables
(bobines 12,14)
0 1 – 4
1 5 – 8
2 9 – 12
2 9 – 12
3 13 – 16
A la livraison, les commutateurs S4...S6 se trouvent en
position U
Tension aux commutateurs
Les commutateurs peuvent être endommagés lorsqu'une
tension est présente lors de leur commande.
O
Actionner les commutateurs uniquement lorsqu'ils sont
hors tension !
Pour affecter l'alimentation des distributeurs :
1. Ouvrir le capuchon fileté inférieur B (voir Fig. 9 à la
page 181).
2. A l'aide des commutateurs S4, S5 et S6, attribuer à chaque
groupe de distributeurs une des deux tensions d'alimentation
U ou U
Q1 Q2
Pour l'affectation des commutateurs S4, S5 et S6 et
l'alimentation de distributeurs montés, voir les exemples pour
24 bobines de distributeurs pouvant être commandées dans les
Tab. 15 et Tab. 16 aux pages 184, 185 et pour 32 bobines de
.
Q1
REMARQUE
(voir Tab. 14 et Fig. 9 à la page 182).
et U .
Q1 Q2
Emplacements pour embases
pour distributeurs monostables
(bobine 14)
1 – 8
09 – 16
17 – 24
17 – 24
25 – 32
.
Q1
