Corriente total demasiado alta
Cada salida ha sido concebida para una corriente
permanente de máx. 0,5 A. Puede limitarse el funcionamiento
si se producen cargas de corriente superiores a 0,5 A por
cada salida.
O
Asegúrese de que no se sobrepase la carga de corriente
de 0,5 A por cada salida.

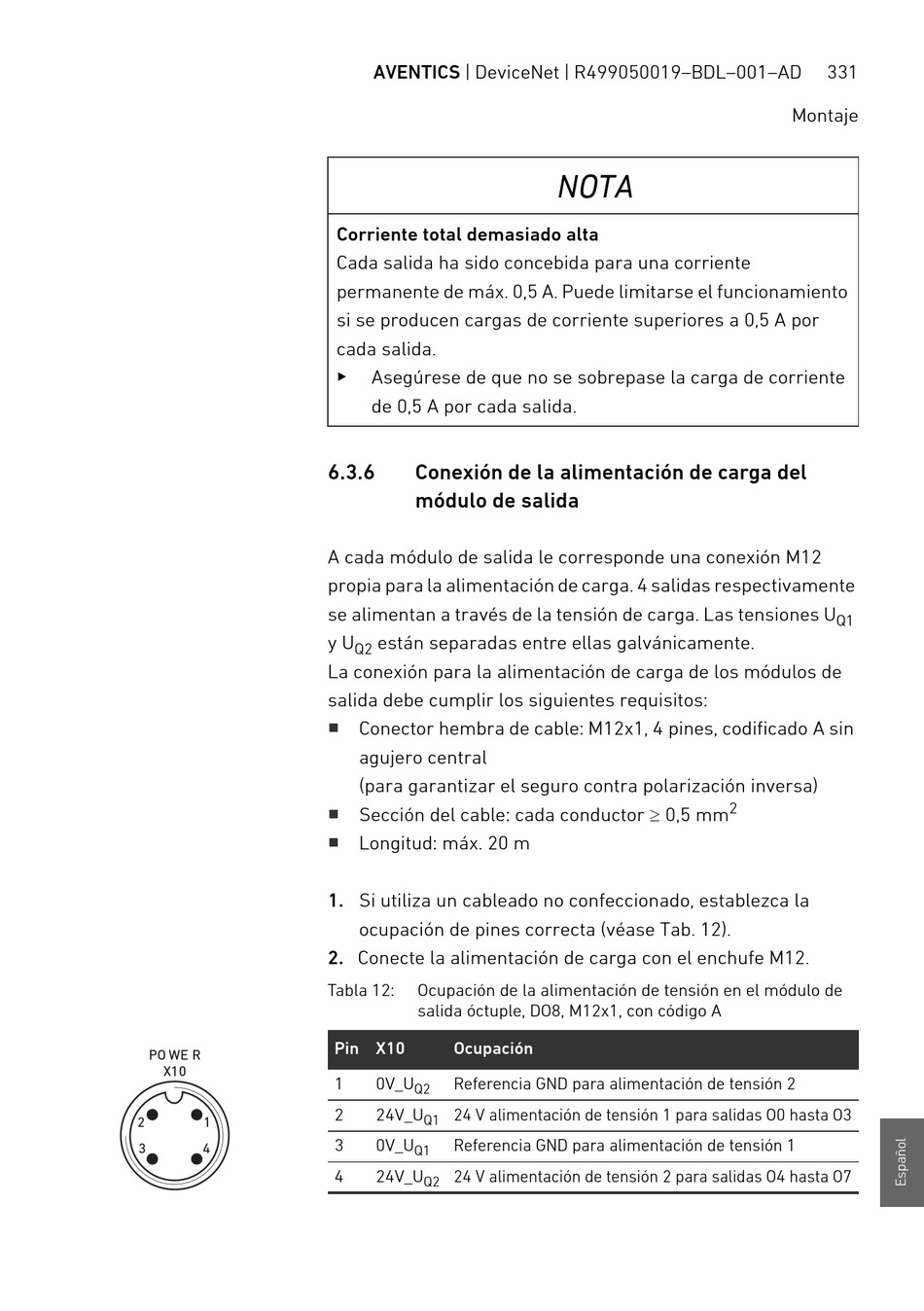

6.3.6 Conexión de la alimentación de carga del
módulo de salida
A cada módulo de salida le corresponde una conexión M12
propia para la alimentación de carga. 4 salidas respectivamente
se alimentan a través de la tensión de carga. Las tensiones U
y U están separadas entre ellas galvánicamente.
Q2
La conexión para la alimentación de carga de los módulos de
salida debe cumplir los siguientes requisitos:
W
Conector hembra de cable: M12x1, 4 pines, codificado A sin
agujero central
(para garantizar el seguro contra polarización inversa)
Sección del cable: cada conductor  0,5 mm
W
W
Longitud: máx. 20 m
1. Si utiliza un cableado no confeccionado, establezca la
ocupación de pines correcta (véase Tab. 12).
2. Conecte la alimentación de carga con el enchufe M12.
Tabla 12: Ocupación de la alimentación de tensión en el módulo de
salida óctuple, DO8, M12x1, con código A
Pin X10 Ocupación
1 0V_U Referencia GND para alimentación de tensión 2
Q2
2 24V_U 24 V alimentación de tensión 1 para salidas O0 hasta O3
Q1
3 0V_U Referencia GND para alimentación de tensión 1
Q1
4 24V_U 24 V alimentación de tensión 2 para salidas O4 hasta O7
Q2
NOTA
2
331
Montaje
Q1
