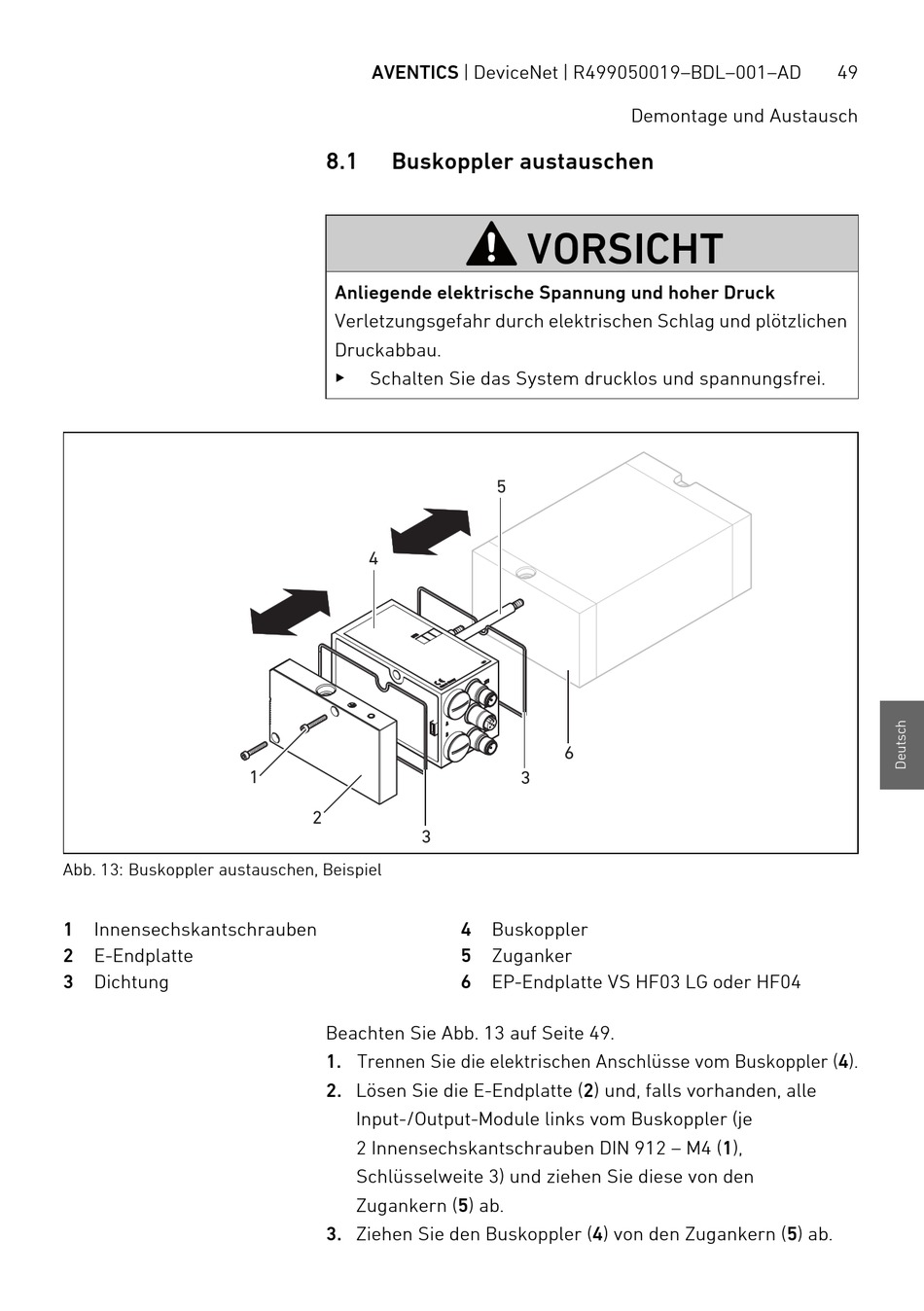

Abb. 13: Buskoppler austauschen, Beispiel
1 Innensechskantschrauben
2 E-Endplatte
3 Dichtung
AVENTICS | DeviceNet | R499050019–BDL–001–AD
8.1

Buskoppler austauschen

Anliegende elektrische Spannung und hoher Druck
Verletzungsgefahr durch elektrischen Schlag und plötzlichen
Druckabbau.
O
Schalten Sie das System drucklos und spannungsfrei.
4
1
2
3
Beachten Sie Abb. 13 auf Seite 49.
1. Trennen Sie die elektrischen Anschlüsse vom Buskoppler (4).
2. Lösen Sie die E-Endplatte (2) und, falls vorhanden, alle
Input-/Output-Module links vom Buskoppler (je
2 Innensechskantschrauben DIN 912 – M4 (1),
Schlüsselweite 3) und ziehen Sie diese von den
Zugankern (5) ab.
3. Ziehen Sie den Buskoppler (4) von den Zugankern (5) ab.
Demontage und Austausch
VORSICHT
5
6
3
4 Buskoppler
5 Zuganker
6 EP-Endplatte VS HF03 LG oder HF04
49
