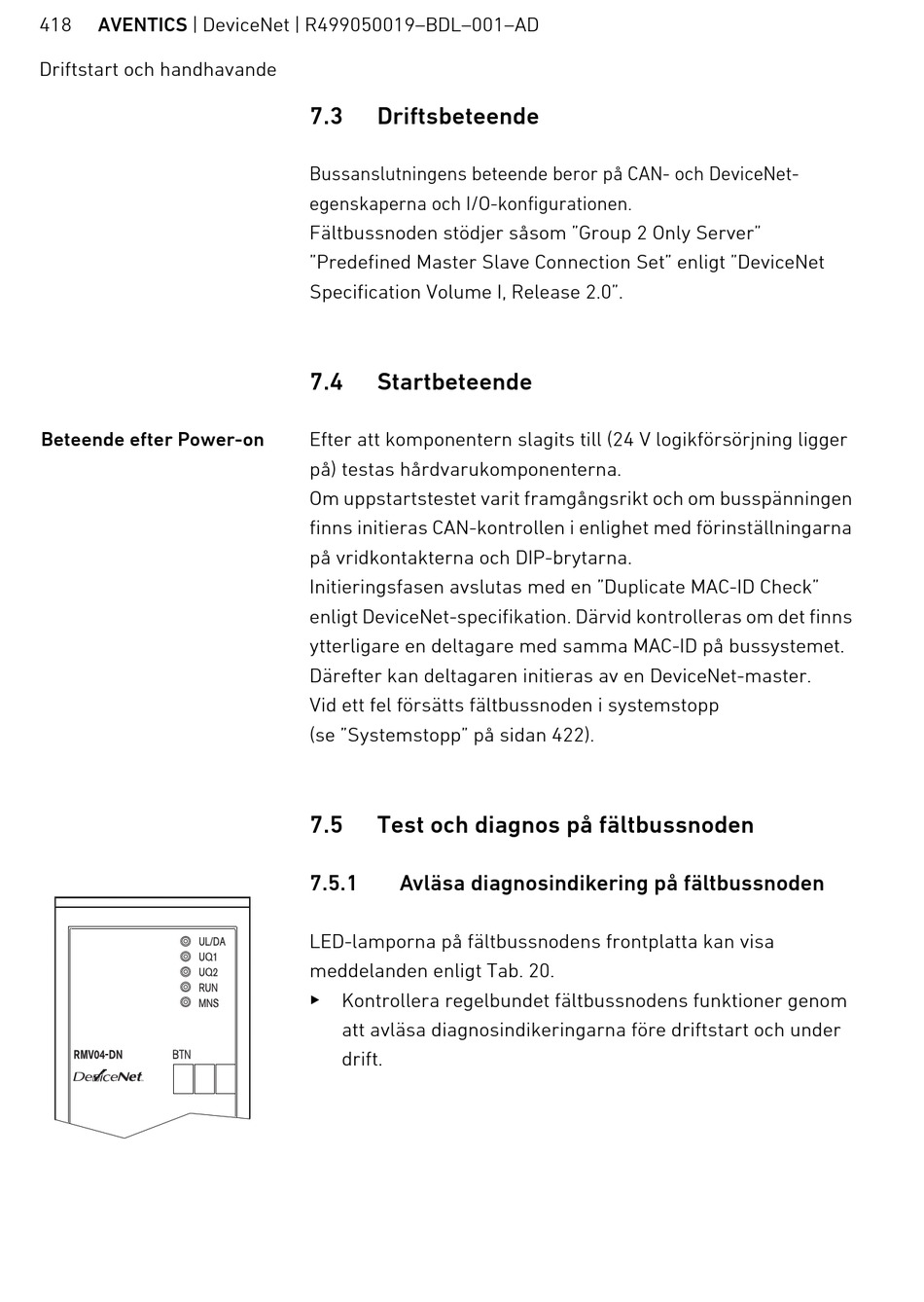

418 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Driftstart och handhavande
Beteende efter Power-on
7.3

Driftsbeteende

Bussanslutningens beteende beror på CAN- och DeviceNet-
egenskaperna och I/O-konfigurationen.
Fältbussnoden stödjer såsom "Group 2 Only Server"
"Predefined Master Slave Connection Set" enligt "DeviceNet
Specification Volume I, Release 2.0".
7.4

Startbeteende

Efter att komponentern slagits till (24 V logikförsörjning ligger
på) testas hårdvarukomponenterna.
Om uppstartstestet varit framgångsrikt och om busspänningen
finns initieras CAN-kontrollen i enlighet med förinställningarna
på vridkontakterna och DIP-brytarna.
Initieringsfasen avslutas med en "Duplicate MAC-ID Check"
enligt DeviceNet-specifikation. Därvid kontrolleras om det finns
ytterligare en deltagare med samma MAC-ID på bussystemet.
Därefter kan deltagaren initieras av en DeviceNet-master.
Vid ett fel försätts fältbussnoden i systemstopp
(se "Systemstopp" på sidan 422).
7.5 Test och diagnos på fältbussnoden
7.5.1 Avläsa diagnosindikering på fältbussnoden
LED-lamporna på fältbussnodens frontplatta kan visa
meddelanden enligt Tab. 20.
O
Kontrollera regelbundet fältbussnodens funktioner genom
att avläsa diagnosindikeringarna före driftstart och under
drift.
