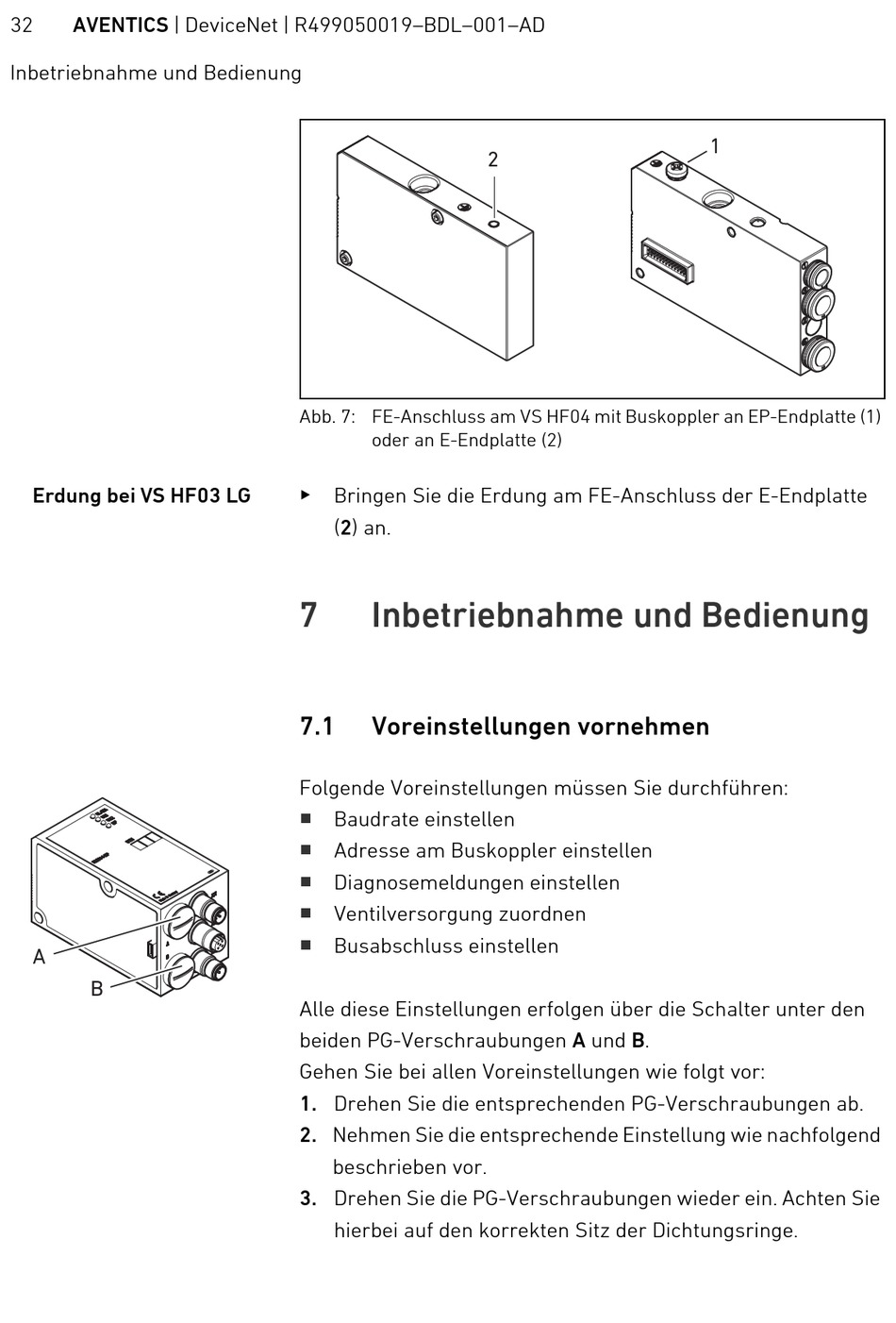

32 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

Erdung bei VS HF03 LG
A
B
Abb. 7: FE-Anschluss am VS HF04 mit Buskoppler an EP-Endplatte (1)
oder an E-Endplatte (2)
O
Bringen Sie die Erdung am FE-Anschluss der E-Endplatte
(2) an.
7 Inbetriebnahme und Bedienung
7.1

Voreinstellungen vornehmen

Folgende Voreinstellungen müssen Sie durchführen:
W
Baudrate einstellen
W
Adresse am Buskoppler einstellen
W
Diagnosemeldungen einstellen
W
Ventilversorgung zuordnen
W
Busabschluss einstellen
Alle diese Einstellungen erfolgen über die Schalter unter den
beiden PG-Verschraubungen A und B.
Gehen Sie bei allen Voreinstellungen wie folgt vor:
1. Drehen Sie die entsprechenden PG-Verschraubungen ab.
2. Nehmen Sie die entsprechende Einstellung wie nachfolgend
beschrieben vor.
3. Drehen Sie die PG-Verschraubungen wieder ein. Achten Sie
hierbei auf den korrekten Sitz der Dichtungsringe.
2
1
