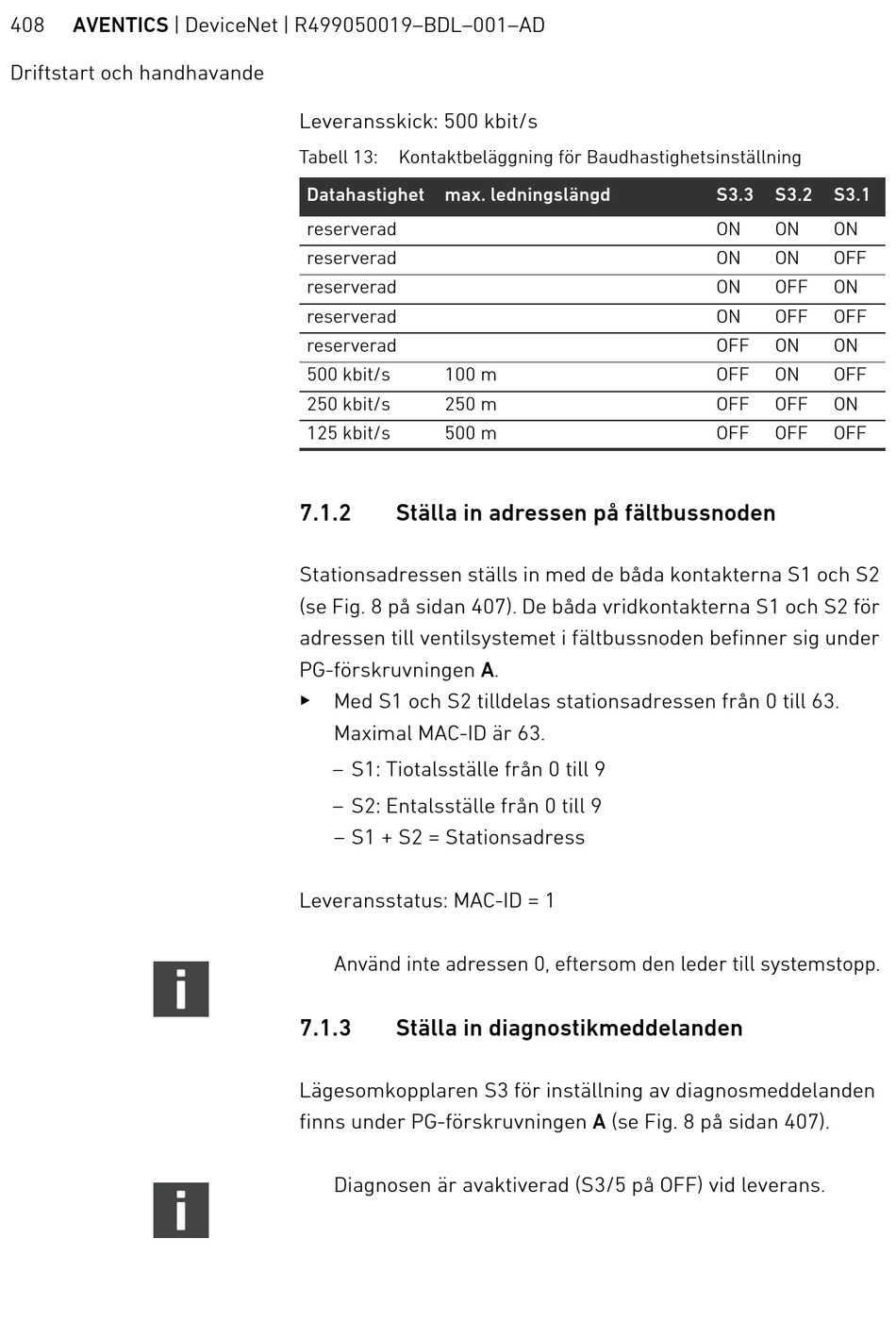

408 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Driftstart och handhavande
Leveransskick: 500 kbit/s
Tabell 13: Kontaktbeläggning för Baudhastighetsinställning
Datahastighet max. ledningslängd
reserverad
reserverad
reserverad
reserverad
reserverad
500 kbit/s 100 m
250 kbit/s 250 m
125 kbit/s 500 m
7.1.2 Ställa in adressen på fältbussnoden
Stationsadressen ställs in med de båda kontakterna S1 och S2
(se Fig. 8 på sidan 407). De båda vridkontakterna S1 och S2 för
adressen till ventilsystemet i fältbussnoden befinner sig under
PG-förskruvningen A.
O
Med S1 och S2 tilldelas stationsadressen från 0 till 63.
Maximal MAC-ID är 63.
– S1: Tiotalsställe från 0 till 9
– S2: Entalsställe från 0 till 9
– S1 + S2 = Stationsadress
Leveransstatus: MAC-ID = 1
Använd inte adressen 0, eftersom den leder till systemstopp.
7.1.3 Ställa in diagnostikmeddelanden
Lägesomkopplaren S3 för inställning av diagnosmeddelanden
finns under PG-förskruvningen A (se Fig. 8 på sidan 407).
Diagnosen är avaktiverad (S3/5 på OFF) vid leverans.
S3.3 S3.2 S3.1
ON ON ON
ON ON OFF
ON OFF ON
ON OFF OFF
OFF ON ON
OFF ON OFF
OFF OFF ON
OFF OFF OFF
