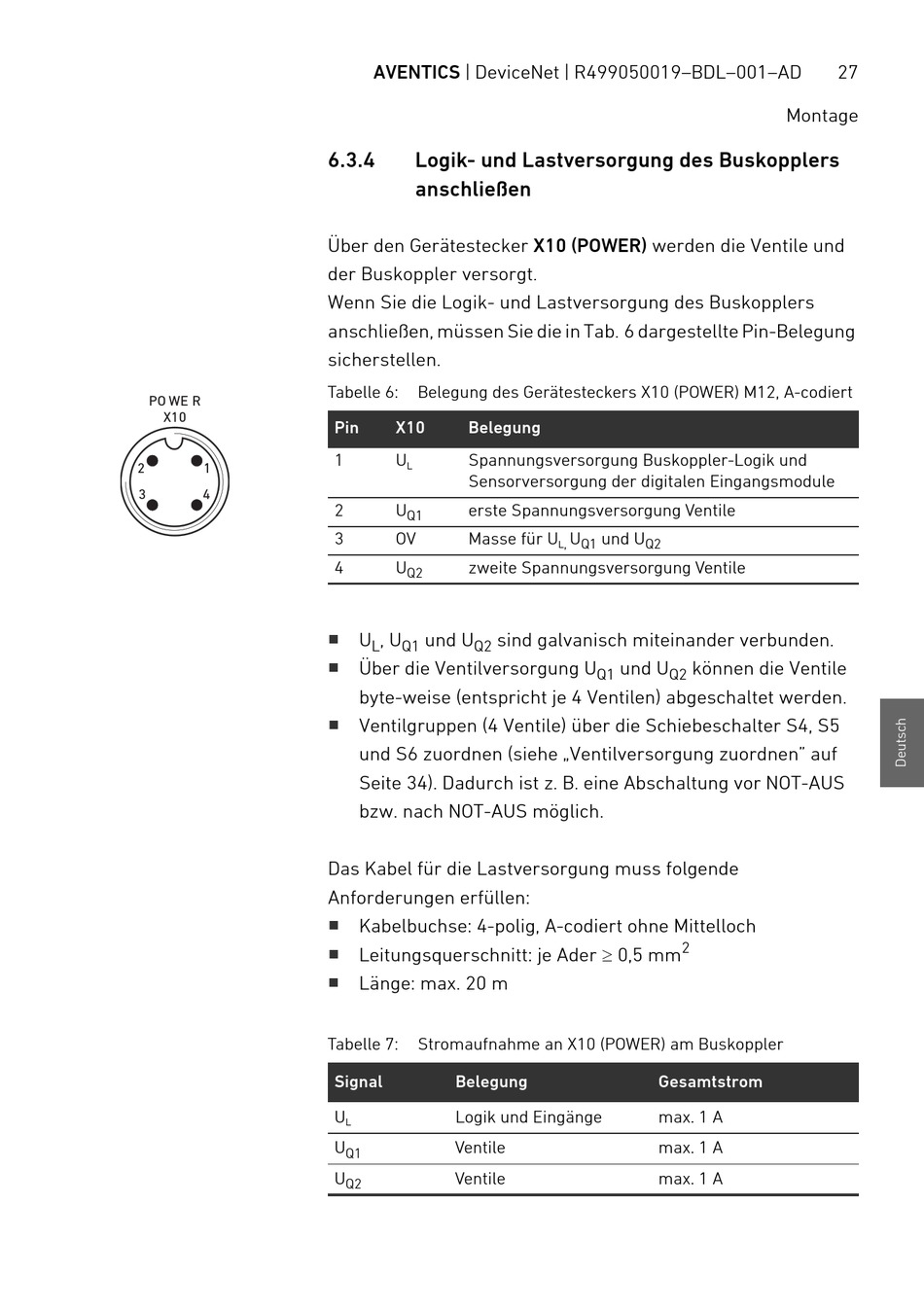

6.3.4 Logik- und Lastversorgung des Buskopplers
anschließen
Über den Gerätestecker X10 (POWER) werden die Ventile und
der Buskoppler versorgt.
Wenn Sie die Logik- und Lastversorgung des Buskopplers
anschließen, müssen Sie die in Tab. 6 dargestellte Pin-Belegung
sicherstellen.
Tabelle 6: Belegung des Gerätesteckers X10 (POWER) M12, A-codiert
Pin X10 Belegung
1 U Spannungsversorgung Buskoppler-Logik und
L
Sensorversorgung der digitalen Eingangsmodule
2 U erste Spannungsversorgung Ventile
Q1
3 OV Masse für U
4 U zweite Spannungsversorgung Ventile
Q2
W
U , U und U sind galvanisch miteinander verbunden.
L Q1 Q2
W
Über die Ventilversorgung U
byte-weise (entspricht je 4 Ventilen) abgeschaltet werden.
W
Ventilgruppen (4 Ventile) über die Schiebeschalter S4, S5
und S6 zuordnen (siehe „Ventilversorgung zuordnen" auf
Seite 34). Dadurch ist z. B. eine Abschaltung vor NOT-AUS
bzw. nach NOT-AUS möglich.
Das Kabel für die Lastversorgung muss folgende
Anforderungen erfüllen:
W
Kabelbuchse: 4-polig, A-codiert ohne Mittelloch
Leitungsquerschnitt: je Ader  0,5 mm
W
W
Länge: max. 20 m
Tabelle 7: Stromaufnahme an X10 (POWER) am Buskoppler
Signal Belegung
U Logik und Eingänge
L
U Ventile
Q1
U Ventile
Q2
U und U
Q1 Q2
,
L
und U können die Ventile
Q1 Q2
2
Gesamtstrom
max. 1 A
max. 1 A
max. 1 A
