266 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Messa in funzione e comando
Tabella 19: Possibilità di impostazione per l'interruttore S8
Posizione
interruttore
S8
OFF
ON
7.1.5
Per minimizzare le riflessioni nei cavi e per assicurare un livello
di riposo definito sulla linea di trasmissione dell'accoppiatore
bus, quest'ultima deve essere dotata di terminazione bus ad
entrambe le estremità.
Nell'accoppiatore bus la terminazione bus è integrata
nell'apparecchio e può essere definita tramite l'interruttore S8
(ved. Fig. 10).

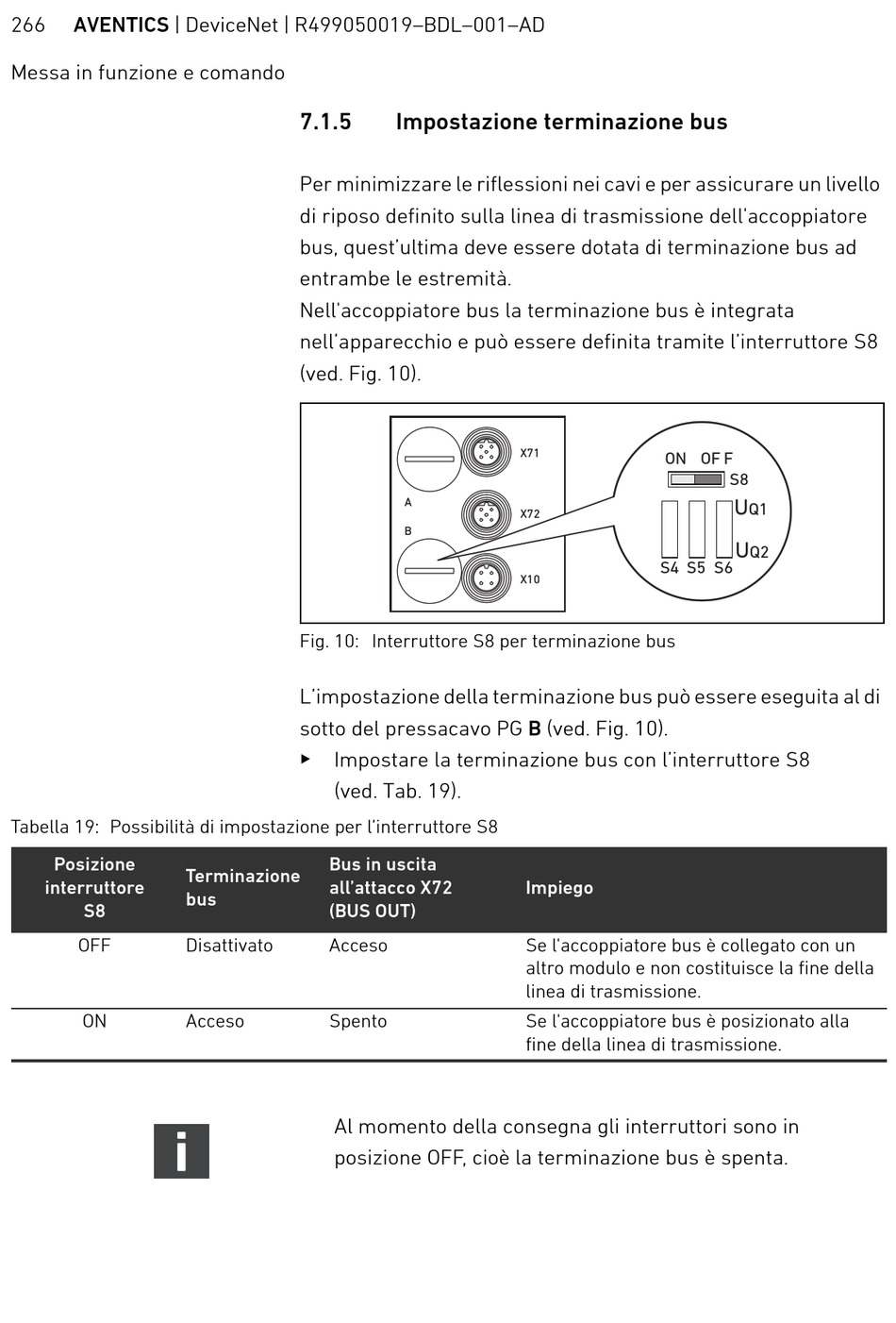

Fig. 10: Interruttore S8 per terminazione bus
L'impostazione della terminazione bus può essere eseguita al di
sotto del pressacavo PG B (ved. Fig. 10).
O
Impostare la terminazione bus con l'interruttore S8
(ved. Tab. 19).
Bus in uscita
Terminazione
all'attacco X72
bus
(BUS OUT)
Disattivato Acceso
Acceso Spento
Al momento della consegna gli interruttori sono in
posizione OFF, cioè la terminazione bus è spenta.

Impostazione terminazione bus

X71
A
X72
B
X10
Impiego
Se l'accoppiatore bus è collegato con un
altro modulo e non costituisce la fine della
linea di trasmissione.
Se l'accoppiatore bus è posizionato alla
fine della linea di trasmissione.
ON OF F
S8
U
Q1
U
Q2
S4 S5 S6
