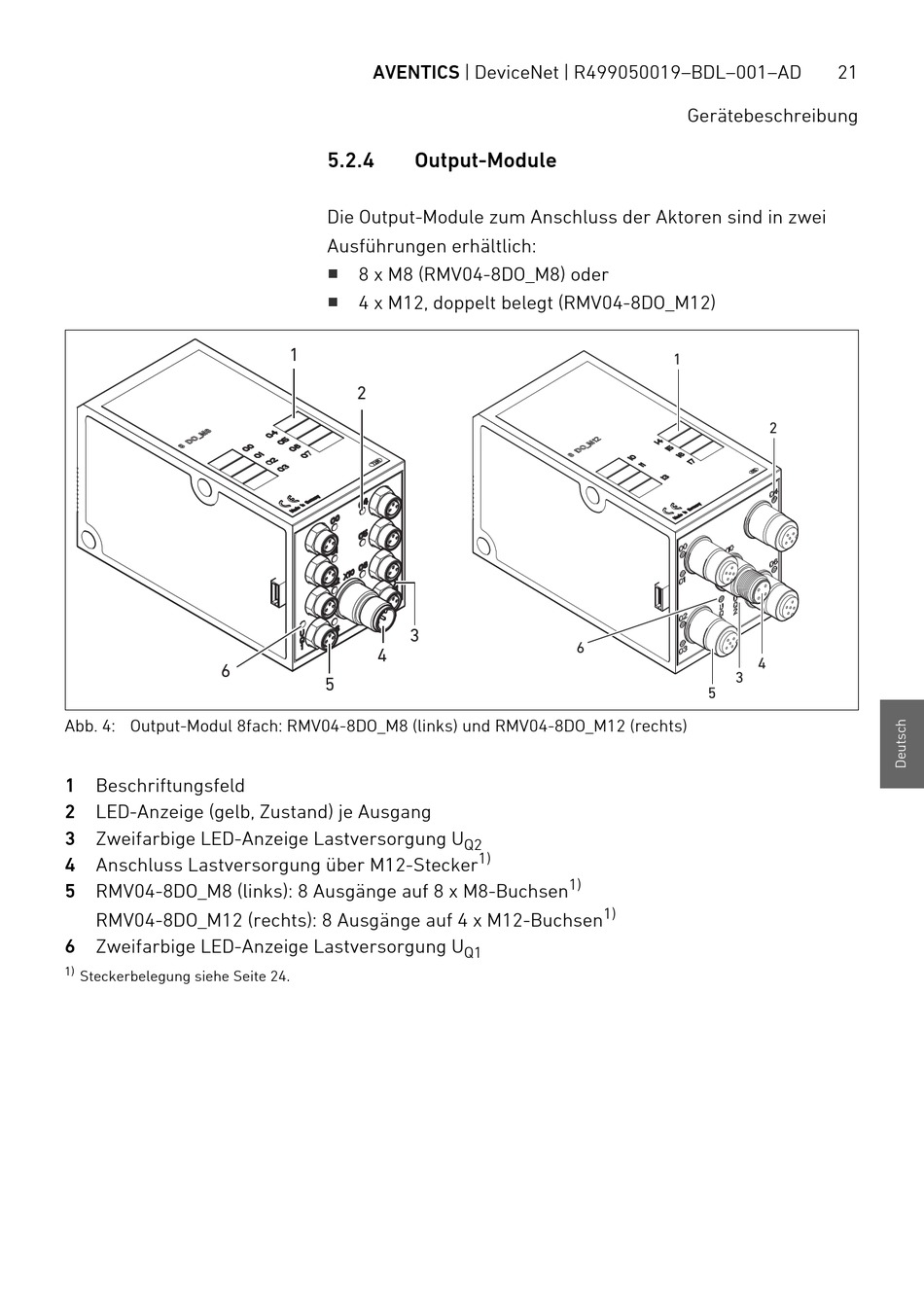

Abb. 4: Output-Modul 8fach: RMV04-8DO_M8 (links) und RMV04-8DO_M12 (rechts)
1 Beschriftungsfeld
2 LED-Anzeige (gelb, Zustand) je Ausgang
3 Zweifarbige LED-Anzeige Lastversorgung U
4 Anschluss Lastversorgung über M12-Stecker
5 RMV04-8DO_M8 (links): 8 Ausgänge auf 8 x M8-Buchsen
RMV04-8DO_M12 (rechts): 8 Ausgänge auf 4 x M12-Buchsen
6 Zweifarbige LED-Anzeige Lastversorgung U
1)
Steckerbelegung siehe Seite 24.
AVENTICS | DeviceNet | R499050019–BDL–001–AD
5.2.4

Output-Module

Die Output-Module zum Anschluss der Aktoren sind in zwei
Ausführungen erhältlich:
W
8 x M8 (RMV04-8DO_M8) oder
W
4 x M12, doppelt belegt (RMV04-8DO_M12)
1
2
3
4
5
Q2
Q1
6
1)
1)
1)
21
Gerätebeschreibung
1
2
4
3
5
